Cabos de fibra óptica personalizados
Um guia abrangente para infraestrutura moderna de comunicação óptica
No mundo interconectado de hoje, a velocidade e o tempo de atividade vencem. Os cabos de fibra óptica personalizados da Hengtong transformam construções complexas em resultados previsíveis. Projetamos, fabricamos e entregamos sob o mesmo teto-desde pré-forma óptica até cabos acabados e remendos. Essa integração vertical reduz os prazos de entrega e garante a qualidade. Nossa rede global de fabricação e serviços adiciona suporte local, aceleração rápida-e fornecimento estável para FTTH, 5G, data centers e até mesmo links submarinos.
O cobre transporta elétrons; fibra transporta luz. É por isso que os cabos de fibra óptica personalizados desbloqueiam largura de banda massiva e imunidade a interferências. A Hengtong amplia essa vantagem com opções de engenharia para cada rota e ambiente-ADSS e OPGW para redes aéreas, micro-soprado e fita para dutos de alta-densidade, construções internas-retardadoras de chamas e troncos MPO/MTP para rápidas curvas-. Seguimos padrões internacionais com testes-de cadeia completa, para que você obtenha menos perdas, maior tempo de atividade, instalações mais limpas-e um parceiro que escala desde a última-milha até o transoceânico.
A ciência por trás da tecnologia de fibra óptica
Compreender a física não é apenas acadêmico,-é por isso que os cabos de fibra óptica personalizados da Hengtong oferecem desempenho previsível e de alta-margem em campo. Ao projetar o perfil de índice de refração-do núcleo/revestimento para reflexão interna total e raios de curvatura mais estreitos, nossas equipes conseguem baixa atenuação em torno das curvas e latência estável sob estresse-do mundo real. Resultado: links mais limpos, maior tempo de atividade e ativação{6}}mais rápida para FTTH, 5G, data centers e backbones de missão-crítica-com engenheiros de aplicação da Hengtong de plantão para dimensionar seu orçamento de perdas e plano de aceleração.
Do vidro à grade, os cabos de fibra óptica personalizados na Hengtong começam com-pré-formas e trefilados de fibra-aquecidos a aproximadamente 2.000 graus e puxados até um diâmetro consistente de 125 µm em linhas automatizadas com controle de diâmetro/concentricidade em linha. Os revestimentos primários curam instantaneamente para proteger superfícies imaculadas; cada quilômetro é testado-e OTDR-verificado com rastreabilidade total. Essa integração vertical reduz o lead time, estabiliza a qualidade entre SKUs e oferece a você um parceiro responsável desde o projeto até a entrega.
As pilhas de proteção são importantes, por isso nossos cabos de fibra óptica personalizados usam materiais otimizados e designs de camadas ajustados à rota: tubos soltos PBT para estabilidade dimensional, jaquetas PP ou LSZH para segurança e conformidade, fios/fitas{0}}bloqueantes de água, reforços de aramida e compostos-retardadores de chama para ambientes agressivos. A Hengtong valida receitas de acordo com as metas IEC/ITU{3}}T/UL (UV, névoa salina-, ciclos de temperatura, esmagamento, impacto) e, em seguida, empacota opções de BOM para atingir suas metas de certificação, velocidade de instalação e custo-apoiadas pela fabricação global, serviço local e SLAs claros, desde a amostra até a produção em massa.
Fabricação de pré-formas de fibra óptica
A pré-forma é a base-A Hengtong a constrói internamente-para que os cabos de fibra óptica personalizados comecem com perfis de índice projetados, baixa atenuação e desempenho de curvatura precisa.
Para evitar perdas causadas por impurezas microscópicas, executamos ambientes{0}controlados por ISO, triagem rigorosa de-matérias-primas e inspeção interferométrica-fornecendo cabos de fibra óptica personalizados com concentricidade verificada e rastreabilidade total.
Integração vertical + capacidade global + SLAs claros significam amostragem mais rápida, especificações estáveis entre SKUs e cabos de fibra óptica personalizados certificados pela IEC/ITU/UL para implantações de FTTH, 5G, data center e submarinos.
Design de proteção-multicamadas
As pilhas de materiais decidem o tempo de atividade do campo. Os engenheiros da Hengtong colocam tubos soltos de PBT, fios/fitas bloqueadores de água, resistência de aramida, armadura opcional de aço/FRP e jaquetas LSZH/PE de acordo com a rota e o clima-frio ártico ou calor tropical-para que os cabos de fibra óptica personalizados permaneçam estáveis, seguros e fáceis de instalar.
Validamos a pilha, não apenas a fibra. UV, névoa salina-, esmagamento/impacto, curvatura-de baixa temperatura e ciclo térmico para metas IEC/ITU/UL-além de OTDR em linha e rastreabilidade total-para que seus cabos de fibra óptica personalizados ofereçam baixas perdas hoje e os mesmos números depois de anos ao ar livre.
Velocidade e escala são integradas-. Com integração vertical e capacidade global, a Hengtong faz amostras rapidamente, bloqueia especificações em todos os SKUs e envia cabos de fibra óptica personalizados com SLAs claros para suporte de projeto, necessidades de certificação e entrega-no prazo.
Projeto estrutural e considerações de engenharia

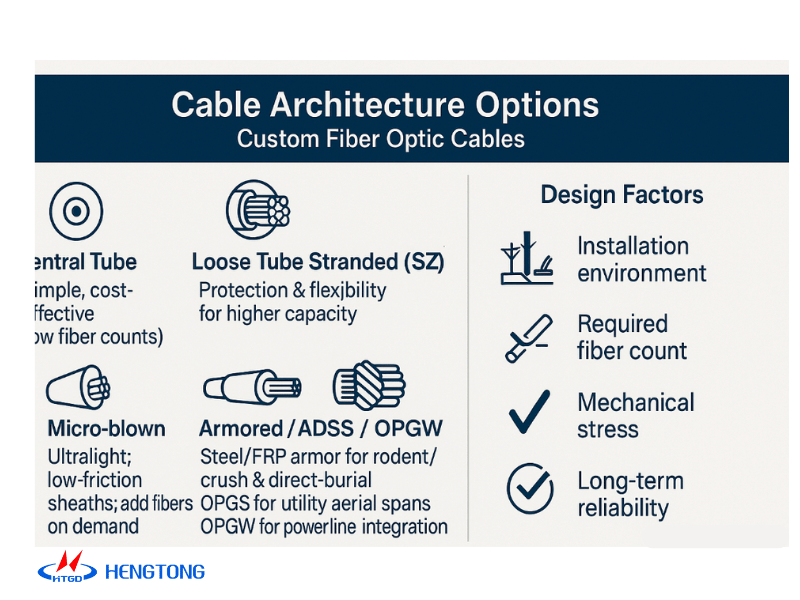

Opções de arquitetura de cabos
A engenharia de cabos de fibra óptica personalizados envolve decisões complexas sobre o projeto estrutural, cada uma adaptada aos requisitos específicos da aplicação.
- Projetos de tubos centrais: oferece simplicidade e economia-para contagens de fibra mais baixas
- Configurações de tubo solto encalhado: Fornece proteção e flexibilidade superiores para instalações de maior capacidade
- Fatores de projeto: ambiente de instalação, contagem de fibras necessária, expectativas de estresse mecânico e confiabilidade-de longo prazo
- Fita:Fitas de alta-densidade permitem emenda de fusão em massa (blocos 12F/24F), reduzindo o tempo de emenda em construções metropolitanas/backbone e data centers.
- Micro-explodido:Dutos-ultraleves + bainhas de baixa{2}}fricção permitem adicionar fibras sob demanda; perfeito para cidades congestionadas e redes atualizáveis.
- Blindado / ADSS / OPGW:Armaduras de aço/FRP para roedores/esmagamento e enterro-direto; ADSS para vãos aéreos utilitários; OPGW para integração-de energia.

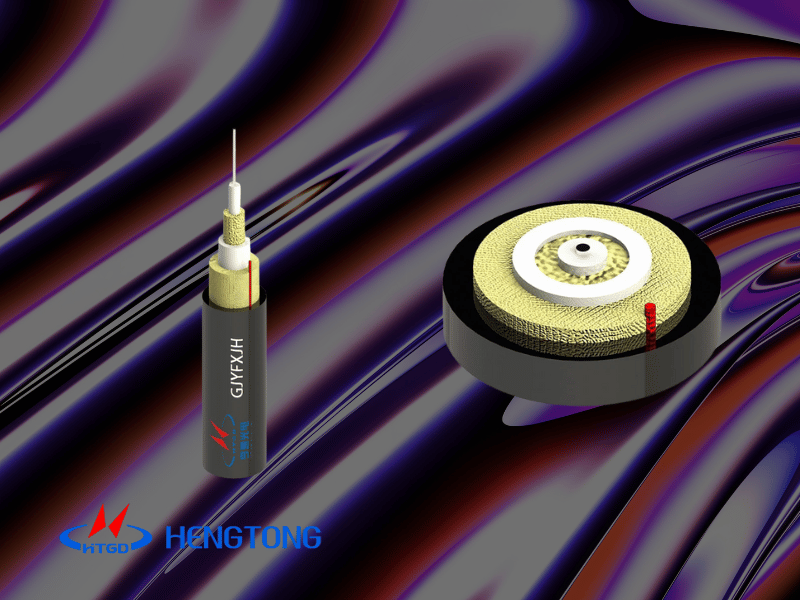

Tecnologia de tubo solto
Em cabos de fibra óptica personalizados, as construções de tubos-soltos permitem que as fibras "flutuem" dentro de tubos PBT cheios de gel-, absorvendo choques, bloqueando a umidade e enfrentando oscilações de temperatura sem forçar o vidro-ideal para rotas OSP e longa vida útil.
Por que Hengtong para cabos de fibra óptica personalizados de tubo solto:
- Pesquisa-interna de materiais e composição para desempenho consistente do gel
- Opções de tubo/casaco (PE, LSZH), fio/fita{0}bloqueadora de água, membros resistentes em aramida
- Validado em relação a métodos internacionais de esmagamento, impacto, penetração de água e ciclagem térmica
- Fabricação global + rastreabilidade em nível de lote- + suporte de engenharia desde o projeto até a entrega
Nossos compostos de enchimento tixotrópicos para cabos de fibra óptica personalizados são misturas projetadas de óleos básicos, agentes gelificantes, antioxidantes e eliminadores de hidrogênio. Cada receita é ajustada para compatibilidade de revestimento e estabilidade ao envelhecimento, ajudando as redes a manter baixa atenuação e resultados de emenda limpos ao longo de décadas.
Conceito de comprimento excessivo de fibra (EFL)
O excesso de comprimento de fibra (EFL) é o-"amortecedor" integrado dentro dos cabos de fibra óptica personalizados, proporcionando ao vidro folga suficiente para resistir a puxões, dobras e oscilações de temperatura-para que os links fiquem limpos e permaneçam estáveis no campo.
Para projetos reais, o EFL está ajustado à rota, clima e método de instalação. Em cabos de fibra óptica personalizados, os engenheiros normalmente visam aproximadamente 0,05% a 0,3% do comprimento do cabo: muito pouco provoca deformação/quebra da fibra sob tensão; muito pode provocar micro{3}}perda de flexão. Modelamos casos de carga e, em seguida, verificamos com ciclos de tração/térmico para bloquear baixa atenuação e emenda previsível.
Por que Hengtong: sistemas de torção SZ, comprimento de{0}}posição e gel/fita rigidamente controlados mantêm o EFL uniforme em todos os SKUs; a medição em linha e a rastreabilidade-em nível de lote garantem que cada bobina de cabos de fibra óptica personalizados corresponda às especificações,-reduzindo o risco de instalação, encurtando as janelas-de ativação e protegendo o desempenho vitalício.
Principais considerações sobre EFL
Variações de temperatura ambiental
Parâmetros de tensão de instalação
Efeitos-de arrastamento de longo prazo
Tensão dinâmica do vento/vibração
Compatibilidade com estrutura de cabo
A fabricação de cabos de fibra óptica personalizados exige controle rigoroso. Na Hengtong, as linhas-de revestimento secundárias executam temperaturas perfiladas e velocidades de linha estabilizadas, com medidores em linha rastreando a concentricidade do revestimento e o diâmetro externo em tempo real. Esse processo de-loop fechado oferece menor perda, emendas mais limpas, consistência-de bobina a{5}}bobina e rastreabilidade em-nível de lote-para que seus projetos sejam executados rapidamente e permaneçam estáveis.
01
Teste Dinâmico de Fadiga
Valida a confiabilidade vitalícia sob tensão cíclica e micro{0}dobras.
Para cabos de fibra óptica personalizados da Hengtong, executamos perfis de curvatura/tensão acelerados e derivamos a fadiga dinâmican-valor (IEC/ITU) para prever a estabilidade de-atenuação de longo prazo-para que sua rede permaneça limpa desde o primeiro dia até o fim-da{4}}vida útil.
02
Testes de Ciclismo Ambiental
Prove cabos de fibra óptica personalizados em clima real. A Hengtong executa ciclos térmicos de grau-IEC, umidade-congelamento e choque{3}}térmico em câmaras instrumentadas e, em seguida, verifica desvio de atenuação, integridade de curvatura em baixa-temperatura, estabilidade de jaqueta/gel e eficácia de{5}}bloqueio de água por meio de OTDR pré/pós e verificações mecânicas-garantindo temperatura-extrema confiabilidade com rastreabilidade em-nível de lote.
03
Medições ópticas
Verificamos o que importa em termos de-perda de inserção de serviço, perda de retorno e largura de banda. Para cabos de fibra óptica personalizados da Hengtong, OLTS/OTDR calibrados e reflectometria mapeiam IL/RL por conector, emenda e ao longo do carretel, enquanto testes espectrais/dispersões (EMBc λ-varreduras para MMF; CD/PMD para SMF) quantificam a margem de largura de banda. Os resultados são fornecidos com COAs em nível de lote-de acordo com os limites da IEC/ITU, garantindo aumentos-previsíveis e desempenho estável-de longa distância.
04
Sistemas de testes automatizados
A automação-de circuito fechado monitora centenas de parâmetros por segundo-diâmetro, concentricidade, tensão, estado de cura, preenchimento de gel, comprimento de camada SZ-enquanto o OLTS/OTDR verifica a óptica em linha, garantindo que os cabos de fibra óptica personalizados da Hengtong permaneçam dentro das especificações de bobina-a{4}}bobina. As regras SPC acionam micro{6}}correções instantâneas na linha, reduzindo a variabilidade, protegendo alvos de atenuação e acelerando mudanças-limpas no local.
Integração da camada de armadura
A aplicação de camadas de blindagem em determinados projetos de cabos acrescenta outra dimensão à complexidade da fabricação. Reforços de fita de aço, aço corrugado ou fio de aramida devem ser aplicados com controle preciso de tensão para fornecer proteção mecânica sem induzir tensões prejudiciais nas fibras ópticas.
A integração desses membros de resistência requer uma consideração cuidadosa da expansão térmica diferencial, já que os componentes metálicos e-não metálicos respondem de maneira diferente às mudanças de temperatura.
Processo de fabricação de cabos de fibra óptica
Fabricação de pré-formas
O vidro ultra-puro inicia a curva de desempenho. A Hengtong formula e constrói pré-formas-internamente, bloqueando o perfil de índice de núcleo/revestimento para baixas perdas e curvas apertadas. Esse controle é a base de nossos cabos de fibra óptica personalizados-atenuação previsível, latência estável e aprovações mais rápidas.
Desenho de fibra
Aquecemos a pré-forma a aproximadamente 2.000 graus e extraímos fibra uniforme de 125 μm em linhas automatizadas. Os medidores em linha monitoram o diâmetro, a concentricidade e a cura do revestimento em tempo real. O resultado: vidro impecável e revestimentos primários limpos que ajudam seus cabos de fibra óptica personalizados a se unirem mais rapidamente e durarem mais.
Buffer e Encalhe
Tubos soltos PBT, sintonizadosEFL(comprimento excessivo da fibra), torção SZ e géis tixotrópicos protegem o vidro contra choques, umidade e oscilações de temperatura. Fios/fitas bloqueadores de água e membros resistentes em aramida acrescentam durabilidade. Essa arquitetura mantémCabos de fibra óptica personalizadosestável em dutos, rotas aéreas e de sepultamento-direto.
Jaqueta e armadura
Encaminhe-jaquetas e armaduras específicas-PE/LSZH para segurança e UV, aço/FRP para roedores e esmagamentos, aço corrugado para enterramento direto, opções ADSS/OPGW para vãos de serviços públicos. Combinamos os padrões e o clima com a construção para que seuCabos de fibra óptica personalizadosinstale de forma limpa e passe nas inspeções pela primeira vez.
Teste e Certificação
Óptico. Mecânico. Ambiental. Verificamos IL/RL, CD/PMD, esmagamento/impacto, penetração de água e ciclagem térmica de acordo com IEC/ITU/UL. Os COAs são fornecidos com rastreabilidade em nível de lote-. É assimCabos de fibra óptica personalizados Hengtongforneça velocidade de ativação-no primeiro dia e confiabilidade vitalícia-apoiadas por capacidade global e SLAs claros.
A versatilidade da tecnologia de fibra óptica levou ao desenvolvimento de projetos de cabos especializados para aplicações específicas
Cabos ADSS
Todas as construções de-autosuporte dielétrico-(ADSS) permitem que as concessionárias adicionem capacidade às torres existentes sem interrupções ou riscos de aterramento. Esses cabos aéreos de fibra ótica personalizados percorrem o corredor de energia com segurança-sem elementos metálicos, sem-riscos de corrente induzidos-e mantêm os links estáveis em ambientes com vento, gelo e raios.
A Hengtong projeta cabos de fibra óptica personalizados ADSS com fios de aramida de alta{0}}resistência como caminho de carga principal, EFL ajustado para alívio de tensão, tubos/fitas{1}}com bloqueio de água e jaquetas AT resistentes a UV/pista-para campos de alta-tensão. O resultado é confiabilidade-longa, janelas de emenda limpas e bandejas organizadas em pontos-de mão.
Principais considerações de engenharia:
• Relacionamentos de-tensão
• Comportamento galopante no vento
• Estresse de campo elétrico em ambientes de-alta tensão
• Efeitos de ciclos de temperatura
Por que Hengtong: fornecemos-soluções ADSS-de ponta a ponta-modelagem de rotas, tabelas de tensão-de curvatura, controle de vibração e kits de hardware correspondentes-além de testes de tipo de acordo com padrões internacionais e fabricação global para fornecimento rápido e consistente de cabos de fibra óptica personalizados.
Cabos Submarinos
Construídos para o fundo do mar, os cabos de fibra óptica personalizados submarinos da Hengtong combinam blindagem de fios de aço multi-camadas com condutores de energia de cobre integrados para sobreviver à pressão, abrasão e correntes-enquanto mantêm baixas perdas e manuseio estável em arados e embarcações{2}}de colocação de cabos.
Equilibramos resistência e flexibilidade ajustando blindagem (simples/dupla), bainha (PE/PP), elementos de{0}bloqueio de água e disposição-de acordo com a rota-para que seus cabos de fibra óptica personalizados submarinos carreguem, desempenhem, recuperem e re{3}}terminam de forma limpa durante as janelas de instalação e manutenção.
Desafios Únicos:
• Geração de hidrogênio a partir de corrosão metálica
• Resistência à pressão (até 8.000 psi)
• Proteção contra a vida marinha
• Capacidades-de reparo em alto mar
Por que Hengtong: engenharia de rotas marítimas, avaliação de risco de sepultamento, testes de fábrica e{0}}no mar e suporte a projetos 24 horas por dia, 7 dias por semana,-apoiados por capacidade global e rastreabilidade em-nível de lote-para que seus cabos de fibra óptica personalizados submarinos atinjam metas de desempenho e cronogramas com menos risco operacional.
Cabos de fibra de fita
As arquiteturas de fita colocam mais vidro em menos espaço. Ao organizar as fibras em matrizes planas 12F/24F, os cabos de fibra óptica personalizados de fita permitem a emenda por fusão em massa, comprimindo janelas de emenda, mantendo as bandejas organizadas e maximizando a densidade de dutos e racks para backbones metropolitanos e data centers.
Recursos de projeto:
• Requisitos excepcionais de precisão geométrica
• Padrões adesivos intermitentes para capacidade de divisão
• Compatibilidade com emenda por fusão em massa
• Alta contagem de fibras em seção transversal-mínima
Por que cabos de fibra óptica personalizados com fita Hengtong
- Fitas projetadas planas ou roláveis (200/250 µm) com planaridade uniforme para emendas de massa consistentes e com baixa perda-
- Opções de tronco MPO/MTP pré-terminados e sistemas de cassetes para ativação rápida-e gerenciamento limpo de cabos
- Opções de fibra-insensíveis à curvatura e encaminhar-casacos correspondentes para equilibrar densidade com manuseio e confiabilidade-do mundo real
- Dados de teste de fábrica e rastreabilidade em nível de-lote para que construções de{1}}alta capacidade passem do projeto para a entrada em operação-com menos surpresas
Ciência dos Materiais e Considerações Ambientais
A vida no campo começa com materiais. Para cabos de fibra óptica personalizados da Hengtong, especificamos compostos de revestimento de acordo com a rota e o perfil de risco,-resistindo a UV, umidade, produtos químicos e ataques biológicos, ao mesmo tempo em que permanecemos flexíveis em todas as temperaturas operacionais.
Construímos cabos de fibra óptica personalizados com revestimentos de PE/HDPE ou LSZH, TPU/PUR opcional para abrasão, além de estabilizadores UV, aditivos anti-roedores/cupins, fios/fitas bloqueadores de água-e armaduras-tolerantes à corrosão-que equilibram resistência mecânica, manuseio e estabilidade-de envelhecimento a longo prazo para seu ambiente.
Materiais de jaqueta comuns
Polietileno (PE)
Força de trabalho externa para cabos de fibra óptica personalizados: as jaquetas de HDPE estabilizadas-com UV resistem a intempéries, umidade e produtos químicos, mantendo baixo atrito do duto para facilitar a tração.
A Hengtong ajusta misturas de PE (pacotes UV de negro de carbono, aditivos anti{1}}roedores/cupins opcionais) e valida a norma IEC 60794 (penetração de-água/UV/impacto/esmagamento) para que seus cabos de fibra óptica personalizados sejam instalados de forma limpa e durem mais.
Cloreto de polivinila (PVC)
Revestimento interno-pronto para cabos de fibra óptica personalizados-flexível, resistente à abrasão-, econômico-e fácil de processar. Ideal para instalações/riser (por exemplo, UL CM/CMR) onde as exigências de baixa-fumo não se aplicam; quando for necessário plenum ou sem halogênio-, a Hengtong muda para misturas LSZH.
Ajustamos durômetros/plastificantes de PVC para desempenho de dobra e decapagem e validamos curvatura-a frio e chama (UL 1581 VW-1 / IEC 60332-1), para que seus cabos de fibra óptica personalizados sejam instalados de forma limpa e permaneçam confiáveis em ambientes internos.
Baixa fumaça e zero halogênio (LSZH)
Jaquetas-à prova de fogo para cabos de fibra óptica personalizados em locais públicos, data centers, centros de trânsito, túneis e navios-com baixa emissão de fumaça e zero halogênios para proteger pessoas, eletrônicos e estruturas.
A Hengtong projeta compostos-sem halogênio para atender a IEC 60754-1/-2 (gás ácido), IEC 61034 (densidade de fumaça) e IEC 60332-1/-3 (chama) e pode ajustar LSZH estabilizado por UV para rotas internas/externas selecionadas. Resultado: visibilidade de evacuação mais limpa, risco de corrosão reduzido e manuseio confiável - fornecido com COAs em nível de lote para que seus cabos de fibra óptica personalizados passem nas auditorias de segurança na primeira vez.
Fluoropolímeros (PTFE, FEP)
Para cabos de fibra óptica personalizados industriais especializados, revestimentos ou revestimentos de PTFE/FEP fornecem estabilidade de alta-temperatura, inércia química excepcional, baixo atrito e desempenho dielétrico consistente-ideal para refinarias, fábricas de produtos químicos e salas limpas.
A Hengtong seleciona classes de fluoropolímero e espessura de parede por rota, valida tração/abrasão e ciclo térmico e sinaliza compensações de código-(fluoropolímeros contêm halogênios-use LSZH onde a ausência de halogênio-é obrigatória) para que seus cabos de fibra óptica personalizados permaneçam em conformidade, duráveis e fáceis de instalar.
Tecnologia de cabo de núcleo seco
Núcleos secos substituem géis confusos por fitas/fios expansíveis em água, reduzindo peso, simplificando a terminação e facilitando a reciclagem,-ideal para velocidade de campo e sustentabilidade em cabos de fibra óptica personalizados. A Hengtong ajusta construções secas para dutos, rotas aéreas e de enterro direto-para que as equipes façam emendas mais rapidamente com bandejas mais limpas.
Como funciona?
Os polímeros superabsorventes expandem-se em contato para bloquear a entrada longitudinal sem inundar o tubo. Em cabos de fibra óptica personalizados, equilibramos a cinética de expansão e a pressão para interromper a água rapidamente e, ao mesmo tempo, proteger as fibras contra micro-dobras-coordenadas com EFL, configuração SZ e geometria do tubo para atenuação estável.
Por que cabos de fibra óptica personalizados com núcleo seco-da Hengtong?
Validado para penetração de-água e ciclo térmico IEC 60794, com fitas/fios correspondentes à rota, manuseio-de baixa temperatura e COAs em nível de-lote. Resultado: preparação mais rápida, sem descarte de gel, bobinas mais leves e desempenho de campo repetível-apoiado por nosso fornecimento verticalmente integrado para cabos de fibra óptica personalizados-de núcleo seco em grande escala.
Tecnologia de baixo teor de fumaça e zero halogênio (LSZH)
A segurança contra incêndio começa na jaqueta. Para cabos de fibra óptica personalizados, os compostos LSZH usam cargas minerais (ATH/Mg(OH)₂) que liberam água ligada sob o calor, suprimindo a propagação de chamas e cortando fumaça/gases ácidos-ideal para locais públicos, data centers, trânsito e túneis. A Hengtong desenvolve receitas sem halogênio-para atender às metas rígidas de fumaça e corrosividade, mantendo as instalações limpas e em conformidade.
Altas cargas de enchimento podem enrijecer plásticos, por isso ajustamos o LSZH para manuseio-real em cabos de fibra óptica personalizados: distribuições otimizadas de tamanho de partículas, agentes de acoplamento-baseados em silano para ligação polímero-enchimento e modificadores de elastômero para impacto e curvatura-a frio. A composição de parafuso duplo e o controle de reologia proporcionam revestimentos que se desprendem de forma limpa, flexionam em espaços apertados e sobrevivem aos ciclos de temperatura.
Para garantia, os cabos de fibra óptica personalizados da Hengtong são fornecidos com dados de teste de acordo com IEC 60754-1/-2 (gás ácido), IEC 61034 (densidade de fumaça) e IEC 60332-1/-3 (chama). Mediante solicitação, alinhamos com setores adicionais (por exemplo, EN 45545 para transporte ferroviário). Você obtém desempenho à prova de fogo sem sacrificar a confiabilidade mecânica, apoiado por COAs em nível de lote e fornecimento global estável.
Comparação de desempenho de materiais
Para cabos de fibra óptica personalizados, use este guia rápido de capa por ambiente e código:
- PE (HDPE) - Melhor resistência UV/química/temperatura e menor custo; ideal para dutos OSP, vãos aéreos e enterramento-direto.
- PVC - Maior flexibilidade com desempenho de chama sólida; comum para passagens e remendos de risers internos (use LSZH onde for necessário-livre de halogênio).
- LSZH - Baixa-fumaça, zero-halogênio para pessoas-espaços densos ou regulamentados (data centers, trânsito, túneis); custo mais rígido e mais alto, mas mais seguro para conformidade.
Combine a escolha com os requisitos IEC 60332/60754/61034 e UL OFNR/OFNP/LSZH e, em seguida, verifique os limites de-tensão de tração e{4}}raio de curvatura do projeto. A Hengtong valida e certifica cada construção para que seus cabos de fibra óptica personalizados sejam enviados com COAs e instalados de forma limpa.
Comparação de desempenho de materiais
| Métrica | Polietileno (PE) | PVC | LSZH |
| Resistência à temperatura | 90 | 70 | 80 |
| Resistência Química | 90 | 60 | 65 |
| Flexibilidade | 85 | 90 | 65 |
| Retardo de chama | 30 | 70 | 95 |
| Resistência UV | 85 | 55 | 70 |
| Custo-eficácia | 95 | 85 | 60 |
Protocolos de instalação, teste e manutenção
Diretrizes de instalação
A implantação bem-sucedida de cabos de fibra óptica personalizados requer instalação disciplinada para evitar danos e garantir desempenho máximo.-A Hengtong fornece diretrizes específicas-de rota e suporte no local.
Controle de tensão
As tensões de instalação devem ser cuidadosamente controladas para evitar deformações nas fibras, com limites típicos variando de 600 a 2.700 Newtons, dependendo da construção do cabo.
Requisitos de raio de curvatura
As limitações do raio de curvatura, normalmente especificadas como múltiplos do diâmetro externo do cabo, devem ser observadas para evitar danos imediatos e-degradação da confiabilidade a longo prazo.
Proteção Ambiental
Vedação e proteção adequadas contra umidade, temperaturas extremas e danos físicos durante e após a instalação.
Procedimentos de manuseio
Manuseio cuidadoso para evitar microcurvaturas, esmagamento ou outras tensões mecânicas que possam degradar o desempenho.
Tecnologias de teste
Testes abrangentes garantem que cabos de fibra óptica personalizados atendam às especificações de desempenho e forneçam um serviço confiável durante sua vida útil-A Hengtong verifica cada bobina e link instalado em relação às metas do projeto.
Teste OTDR
A reflectometria óptica no domínio do tempo fornece caracterização detalhada do desempenho do cabo instalado, detectando perdas de emenda, reflexões de conector e perdas distribuídas.
Teste de perda de inserção
Medição direta da perda de sinal em todo o link usando fontes de luz e medidores de potência calibrados.
Dispersão do modo de polarização
Crítico para sistemas de transmissão de alta-velocidade, medindo atrasos de propagação diferenciais entre modos de polarização.
Perda de retorno óptico
Medição da luz refletida de volta para a fonte, o que pode causar degradação do sinal em sistemas-de alta velocidade.
Programas de manutenção
O cuidado planejado mantém os cabos de fibra óptica personalizados dentro das especificações por décadas. A Hengtong fornece manuais-específicos, treinamento e kits sobressalentes para que as equipes identifiquem os riscos antecipadamente e mantenham o tempo de atividade com menos movimentação-do caminhão.
Inspeções Periódicas
Inspeção regular de rotas de cabos, caixas de emendas e pontos de terminação em busca de sinais de danos ou degradação.
Monitoramento Ambiental
Detecção de condições que podem acelerar o envelhecimento, como ciclos excessivos de temperatura ou entrada de umidade.
Monitoramento Contínuo
Para infraestruturas críticas, os sistemas que usam sensores distribuídos de temperatura e tensão fornecem detecção-em tempo real de possíveis problemas.
Manutenção proativa
Resolver possíveis problemas antes que eles causem interrupção do serviço, incluindo limpeza de conectores e{0}rescisão quando necessário.
Capacidades de teste de OTDR
O OTDR identifica o que é importante no serviço para cabos de fibra óptica personalizados-perda de emenda, reflexões de conector e atenuação distribuída ao longo da rota. A Hengtong usa OTDRs de alto alcance-dinâmico-com fibras de lançamento/recepção para ver zonas mortas passadas e detectar mudanças sutis de retroespalhamento antecipadamente, fornecendo mapas de links limpos e alarmes acionáveis antes que ocorram interrupções.
O teste segue um padrão escalonado: o Tier 1 (OLTS) valida a perda total de inserção; O nível 2 (OTDR) adiciona localização e caracterização em nível de evento- em cabos de fibra óptica personalizados. Executamos médias-bidirecionais, modelos de aprovação/reprovação por especificação e envio-traços com registro de data e hora com COAs-para que a transferência seja mais rápida e o desempenho-de longo prazo permaneça previsível.
Aspectos críticos adicionais de sistemas de cabos de fibra óptica personalizados
Padrões de codificação de cores para cabos de fibra óptica
O TIA-598-C fornece um esquema uniforme para identificar fibras, unidades em buffer e grupos críticos ao implantar e fazer manutenção em cabos de fibra óptica personalizados em escala. A Hengtong desenvolve de acordo com as convenções TIA/IEC e fornece impressões, legendas e documentação correspondentes para que grandes equipes falem a mesma "linguagem de cores" desde a instalação até a entrega do SLA.
A codificação de cores padronizada permite que os técnicos localizem rapidamente o fio certo durante a instalação, manutenção e solução de problemas,-reduzindo o tempo de emenda e os erros em cabos de fibra óptica personalizados. Fornecemos rótulos de bateria, mapas de fibra e programações de repetidores/fechamentos alinhados à sua rota, além de rastreamentos OTDR bidirecionais-para bloquear registros como{3}}construídos.
As cores da capa também sinalizam o tipo de cabo em cabos de fibra óptica personalizados: laranja normalmente para MMF OM1/OM2, água para MMF OM3/OM4-otimizado para laser, verde limão para OM5 e amarelo para modo-único. (Ambientes especiais podem usar outras cores para classificação ou propriedade.) Dentro do cabo, a sequência comum de 12-fibras-azul, laranja, verde, marrom, ardósia, branco, vermelho, preto, amarelo, violeta, rosa, água se repete com rastreadores conforme a contagem aumenta. A Hengtong pode espelhar TIA-598-C ou especificações regionais (ISO/IEC, EN) em todos os locais para manter a consistência das construções globais.
Técnicas avançadas de polimento de conectores
O acabamento do conector decide a qualidade do link. Para montagens de cabos de fibra óptica personalizados, PC e UPC usam faces finais em cúpula não{1}}angulares; O UPC reforça o acabamento superficial e a geometria do PC para reduzir perdas e reflexos nas construções diárias de empresas e OSP.
O desempenho aumenta novamente com o APC: uma extremidade angular que minimiza a-reflexão traseira para rotas de-alta velocidade, DWDM e analógica/RF-sobre-fibra. Em jumpers e troncos de cabos de fibra óptica personalizados, a escolha do APC onde os orçamentos de reflexão são apertados preserva a estabilidade do SNR e do transmissor.
Por que Hengtong?
Controlamos a geometria do conector com metrologia interferométrica 3D (raio, deslocamento do ápice, altura da fibra) e inspecionamos a limpeza IEC-tudo documentado com COAs-para que seus cabos de fibra óptica personalizados sejam fornecidos com IL/RL repetíveis, voltas mais rápidas-e menos rolagens de caminhões.
Comparação de desempenho de perda de retorno
Polimento de PC:-40dB
Polimento UPC:-55dB
Polimento APC: -60dB
Removendo o excesso de epóxi
Polimento bruto com filmes diamantados de 30μm para remoção do excesso de epóxi
Refinando a superfície
Estágios intermediários com filme de diamante de 9μm para refinar a superfície
Alcançando o acabamento final
Acabamento com filmes de polimento sub{0}}micrométricos para alcançar a qualidade de superfície desejada
Otimizando o desempenho do MPO/MTP
Pastas especializadas para conectores MTP/MPO garantindo desempenho ideal
Tecnologias de fusão e emenda mecânica
Emenda de fusão
Preferido em redes modernas porque oferece juntas com menor-perda e{1}}reflexão em cabos de fibra óptica personalizados. Um arco elétrico derrete e funde as extremidades do vidro em um único fio contínuo para uma conexão perfeita.
- Perda típica: tão baixa quanto ~0,02 dB por emenda
- Vantagens: baixa perda, alta confiabilidade, reflexão mínima, excelente estabilidade-de longo prazo
Por que Hengtong?
Experiência em fusão de fita e{0}}fibra única (emenda em massa 12F/24F), perfis de arco calibrados por tipo de fibra, protocolos de clivagem/limpeza de grau IEC-e verificação bi-de OTDR/IL bidirecional com COAs-para que seus cabos de fibra óptica personalizados sejam entregues mais rapidamente e permaneçam dentro das especificações durante sua vida útil.
Emenda Mecânica
A emenda mecânica alinha e fixa as extremidades da fibra dentro de uma luva de precisão-sem arco, sem energia-para que as equipes possam restaurar cabos de fibra óptica personalizados rapidamente em campo. É ideal para reparos de emergência, quedas-de baixa contagem ou locais sem equipamento de fusão, mas apresenta maior perda/refletância do que a fusão e não é adequado para troncos-de longa distância.
- Perda típica: ~0,05–0,20 dB por emenda (ORL mais alto que fusão)
- Vantagens: não requer energia, restauração rápida, menor custo de equipamento, ferramentas mínimas
Por que Heng Tong
Kits de restauração pré-{0}}terminados, componentes de grau de alinhamento-e fluxos de trabalho de verificação IL/RL correspondentes aos seus cabos de fibra óptica personalizados-para que as correções temporárias permaneçam limpas até o retrabalho de fusão programado.
Os splicers de fusão modernos incorporam sistemas de alinhamento sofisticados, incluindo tecnologia de alinhamento de núcleo que utiliza múltiplas câmeras para inspecionar e alinhar fibras automaticamente. Esses sistemas avançados podem armazenar vários programas de emenda otimizados para diferentes tipos de fibra, garantindo emendas consistentes e de alta{1}}qualidade em diversas configurações personalizadas de cabos de fibra óptica. Embora as emendas mecânicas normalmente apresentem perdas mais altas do que as emendas por fusão, elas oferecem vantagens em cenários específicos, como reparos de emergência ou instalações em ambientes desafiadores onde os equipamentos de emenda por fusão não podem ser facilmente implantados.
Especificações críticas do raio de curvatura
Proteja o desempenho e a vida útil aplicando regras de curvatura em cabos de fibra óptica personalizados: durante a tração (sob tensão), mantenha o raio de curvatura mínimo maior ou igual a 20× DE; após a instalação, mantenha maior ou igual a 10× DE. A Hengtong publica limites-específicos de rota em cada construção e fornece guias de campo/treinamento para que as equipes atinjam as especificações na primeira vez.
A fibra-insensível à curvatura abriu espaços mais apertados para cabos de fibra óptica personalizados e patch cords. Usando uma "trincheira" de índice de refração-ao redor do núcleo, ele reflete a luz que de outra forma seria perdida de volta para o guia de onda, mantendo a atenuação baixa mesmo quando as curvas se aproximam (ou excedem momentaneamente) dos limites nominais-ideal para racks, quedas de FTTH e dutos congestionados.
Comparação do raio de curvatura
Fibra-de modo único padrão
- Instalação (sob tensão): mínimo de 30 mm
- Longo-prazo (sem tensão): mínimo de 15 mm
Fibra de modo único-insensível à curvatura-
- Instalação (sob tensão): mínimo de 15 mm
- Longo-prazo (sem tensão): mínimo de 5 mm
Fibra Multimodo
- Instalação (sob tensão): mínimo de 50 mm
- Longo-prazo (sem tensão): mínimo de 25 mm
Garantia de qualidade e padrões de fabricação
A produção de cabos de fibra óptica personalizados envolve a adesão a vários padrões e certificações internacionais. Telcordia GR-326 é um conjunto de requisitos de qualidade padronizados para a produção de conjuntos conectorizados de fibra óptica, garantindo confiabilidade e desempenho a longo prazo.
A distinção entre conformidade e certificação é crucial-a certificação exige aprovação em todos os testes mecânicos, ambientais e de confiabilidade-de longo prazo, e não apenas atender às especificações no momento da fabricação.
Principais padrões da indústria
01
Telcórdia GR-326
Requisitos de qualidade para conjuntos conectorizados de fibra óptica
02
TL9000 e AS9100D
Padrões do sistema de gestão da qualidade
03
OFNP (classificação plenum)
Conformidade com NEC 770 para segurança contra incêndio em espaços plenum
04
EIA-455-171 e IEC 61280-4-5
Padrões de teste para componentes de fibra óptica
A tecnologia de cabos de fibra óptica personalizados continua a evoluir em resposta às aplicações emergentes. A implantação de redes 5G requer infraestrutura de fibra capaz de suportar aumentos massivos no tráfego de dados e requisitos de latência reduzidos.
A Internet das Coisas (IoT) e as iniciativas de cidades inteligentes criam novos requisitos para a implantação de fibra, incluindo integração com sistemas de energia, capacidades de monitorização ambiental e maior durabilidade para diversos ambientes de instalação. Os projetos de cabos de fibra ótica personalizados incorporam cada vez mais essas considerações, com cabos híbridos que combinam fibras óticas com condutores de cobre para fornecimento de energia e revestimentos especializados resistentes a danos causados por roedores, exposição química e condições climáticas extremas.
Evolução do Data Center
Soluções de-alta{1}}densidade com cabos de fita que permitem milhares de conexões em espaços limitados
5G e além
Compatível com MIMO massivo, fatiamento de rede e comunicações de baixa latência ultra-confiáveis-
Cidades Inteligentes
Integração com sensores IoT, gerenciamento de tráfego e sistemas de segurança pública
Automação Industrial
Conexões de alta-confiabilidade para sistemas de manufatura, energia e transporte
