Perguntas frequentes sobre cabos ópticos
Guia completo para tecnologia de cabos de fibra óptica
Compreender a tecnologia de cabos ópticos é fundamental para profissionais de telecomunicações, engenheiros de rede e qualquer pessoa envolvida na implantação de infraestrutura de fibra óptica. Este guia abrangente de perguntas frequentes aborda perguntas comuns sobre tipos de cabos ópticos, princípios de design, processos de fabricação e aplicações.
Compreendendo os princípios básicos do cabo óptico
Qual é a diferença fundamental entre fibra óptica e cabo óptico?
A fibra óptica é o próprio meio de transmissão de vidro, consistindo de um núcleo, revestimento e camadas de revestimento protetor. Um cabo óptico, entretanto, é um conjunto de proteção completo que abriga uma ou mais fibras ópticas junto com membros de resistência, tubos amortecedores, materiais-bloqueadores de água e revestimentos externos. A estrutura do cabo protege as fibras contra riscos ambientais, estresse mecânico, umidade e temperaturas extremas durante a instalação e operação. O design adequado do cabo garante que as fibras dentro da estrutura do cabo óptico permaneçam protegidas e mantenham seu desempenho óptico durante toda a sua vida útil.

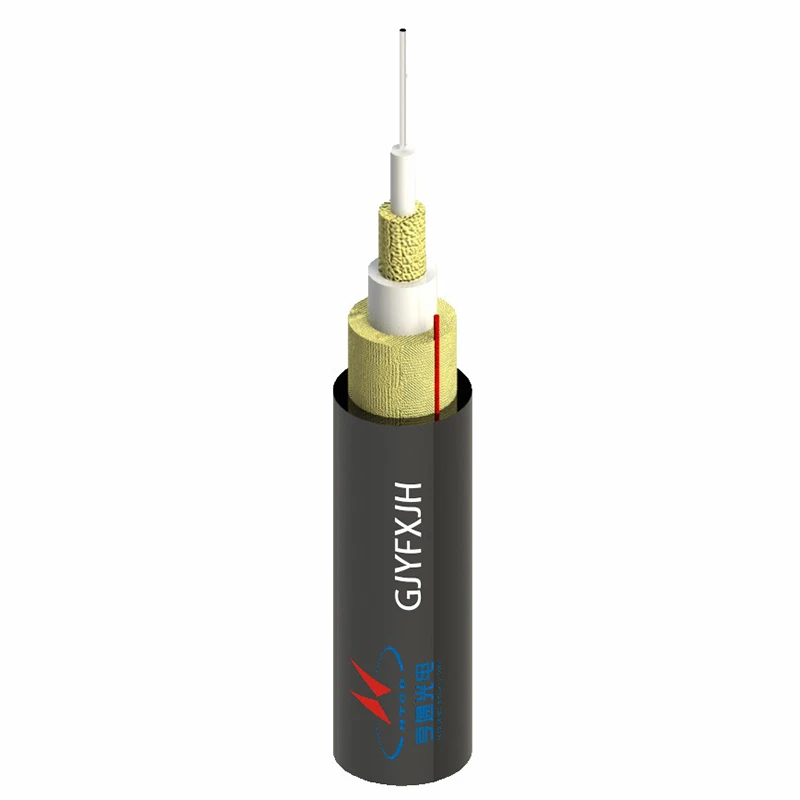

Quais são os principais componentes estruturais de um cabo óptico?
Um cabo óptico típico compreende vários elementos essenciais que trabalham juntos. O núcleo contém fibras ópticas, tamponadas individualmente ou agrupadas em tubos ou fitas soltas. Os membros de resistência proporcionam resistência à tração e podem incluir fios de aramida, hastes de fibra de vidro ou fios de aço posicionados centralmente ou helicoidalmente. Os elementos-bloqueadores de água evitam a entrada de umidade usando géis ou materiais superabsorventes. Tubos tampão ou revestimentos tampão apertados protegem as fibras individuais. O membro central ou núcleo fornece suporte estrutural, enquanto a capa externa protege tudo contra danos ambientais. Cada componente é projetado para funcionar harmoniosamente no design geral do cabo óptico.
Qual a diferença entre os designs de cabos de tubo solto e de{0}cabo com buffer apertado?
Cabos de tubo solto contêm fibras dentro de tubos superdimensionados (normalmente com 2-3 mm de diâmetro) preenchidos com composto bloqueador de água-, permitindo que as fibras se movam livremente e permaneçam isoladas de tensões externas. Esse design é excelente em ambientes externos e aplicações-de longa distância. Cabos-com buffer apertado aplicam uma camada protetora espessa (900 μm) diretamente em cada fibra, criando uma unidade de fibra individual mais robusta, adequada para ambientes internos, trechos mais curtos e aplicações com uso intensivo de terminação. A escolha entre essas estruturas de cabos ópticos depende do ambiente de instalação, dos requisitos de distância e das considerações de manuseio durante a instalação e manutenção.
O que determina a contagem de fibras em projetos de cabos ópticos?
A seleção da contagem de fibras depende dos requisitos atuais de largura de banda, das necessidades futuras de expansão e das especificidades da aplicação. As contagens comuns variam de 2 a 864 fibras ou mais em designs de alta-densidade. Os cabos internos normalmente contêm 2-144 fibras, enquanto os cabos externos podem abrigar 12-288 fibras em configurações padrão. Cabos com alto teor de fibras, excedendo 432 fibras, usam estruturas de fita para maximizar a densidade. O projeto do cabo óptico deve acomodar a contagem de fibras especificada, mantendo ao mesmo tempo diâmetro, peso e características de instalação aceitáveis. Os planejadores de rede normalmente fornecem fibras adicionais de 30 a 50% além das necessidades imediatas para crescimento futuro.
Tipos de cabos ópticos internos
O que são cabos de distribuição e onde são usados?
Os cabos de distribuição apresentam fibras-com buffer compacto projetadas para roteamento interno em edifícios, data centers e campi. Esses cabos normalmente contêm 4-144 fibras com buffers apertados de 900 μm, membros de resistência de fios de aramida e jaquetas-retardadoras de chamas classificadas para plenum, riser ou espaços de uso geral. O robusto buffer de fibra permite a terminação direta do conector sem gabinetes de emenda. Os cabos de distribuição funcionam bem em espaços de roteamento apertados, suportam manuseio frequente durante a instalação e atendem aos requisitos dos códigos de construção. Eles representam o tipo de cabo óptico robusto para sistemas de cabeamento estruturado e infraestrutura de rede local.
O que torna os cabos breakout únicos?
Os cabos breakout contêm diversas fibras-com buffer apertado, cada uma com sua sub-capa individual, todas agrupadas dentro de uma capa externa. Essa construção permite que fibras individuais se rompam e sejam direcionadas separadamente para locais diferentes, sem a necessidade de um ponto de emenda. Os projetos breakout simplificam as instalações em salas de equipamentos e data centers onde fibras individuais terminam em diferentes painéis ou dispositivos. A desvantagem- dessa flexibilidade é o maior diâmetro geral do cabo e o custo mais elevado em comparação aos cabos de distribuição. Os conjuntos de cabos ópticos breakout funcionam particularmente bem para interconexões mais curtas que exigem flexibilidade no roteamento de fibra.
O que são cabos com classificação-plenum e por que eles são necessários?
Os cabos{0}com classificação Plenum usam materiais especiais com baixa-fumaça e retardadores de chamas-que atendem a rigorosos padrões de segurança contra incêndio para instalação em espaços-de tratamento de ar. Esses cabos devem passar por testes rigorosos de acordo com UL 910 ou NFPA 262, demonstrando propagação limitada de chamas e geração reduzida de fumaça. Os materiais da jaqueta normalmente incluem fluoropolímeros (FEP, PVDF) ou compostos especialmente formulados com baixo teor de fumaça. Os códigos de construção exigem classificações plenum para cabos instalados em espaços usados para circulação de ar ambiental. Embora seja mais caro do que as alternativas{11}com classificação riser, o cabo óptico plenum fornece proteção de segurança essencial em edifícios ocupados, minimizando os riscos de fumaça tóxica durante eventos de incêndio.
Variedades de cabos ópticos externos
Quais são as características dos cabos ópticos de enterramento direto?
Os cabos enterrados diretos apresentam construção robusta projetada para instalação subterrânea sem proteção de conduíte. Esses cabos incorporam diversas camadas protetoras, incluindo tubos soltos-preenchidos com gel, armadura de aço corrugado ou alumínio, jaquetas-de polietileno para serviços pesados e, muitas vezes, compostos de inundação em toda a estrutura. A armadura protege contra danos de roedores, movimento do solo e acidentes de escavação. Barreiras aprimoradas contra umidade evitam a entrada de água durante décadas de exposição subterrânea. Os projetos de cabos ópticos enterrados diretamente devem suportar a pressão do solo, ciclos de congelamento-degelo e possíveis impactos mecânicos, mantendo a integridade da fibra. Esses cabos representam a construção de cabos ópticos externos mais robusta.
Como os cabos ópticos aéreos diferem de outros tipos externos?
Os cabos aéreos projetados para instalação-montada em poste apresentam construção leve balanceada com resistência adequada para os requisitos de extensão. Os projetos-autossustentáveis incorporam membros dielétricos de alta-resistência (aramida ou fibra de vidro), enquanto os cabos aéreos amarrados usam uma construção mais leve, já que os fios mensageiros fornecem suporte. Os designs da Figura-8 combinam o cabo óptico com um fio mensageiro integrado. Jaquetas-resistentes a UV protegem contra a degradação da luz solar. O cabo óptico aéreo deve suportar carga de vento, acúmulo de gelo, temperaturas extremas de -40 graus a +70 graus e possíveis surtos induzidos por raios. As considerações de projeto incluem cálculos de tensão, comprimento máximo do vão e compatibilidade de hardware de fixação.
O que torna os cabos de duto otimizados para instalação de conduítes?
Os cabos de duto apresentam revestimentos externos lisos e rígidos com baixos coeficientes de atrito para facilitar a passagem através dos sistemas de conduíte. A construção redonda e relativamente compacta reduz a tensão de tração e permite distâncias de tração mais longas. Esses cabos usam designs-preenchidos com gel ou secos com proteção adequada-de bloqueio de água. Revestimentos de polietileno de média-densidade proporcionam excelente durabilidade e resistência à abrasão durante a instalação. Os projetos de cabos ópticos de duto equilibram o diâmetro do cabo (minimizando o preenchimento do conduíte) com níveis de proteção adequados. A instalação adequada inclui pré-lubrificação, monitoramento de tensão durante a tração e adesão às especificações de tensão máxima de tração para evitar danos às fibras.
O que são cabos ópticos blindados e quando são necessários?
Os cabos blindados incorporam camadas protetoras de metal-normalmente fita de aço corrugado, armadura de alumínio interligada ou armadura de fio de aço-que envolve o núcleo do cabo. Esta construção fornece proteção mecânica superior contra forças de esmagamento, danos por impacto e ataques de roedores. Os tipos de cabos ópticos blindados atendem a aplicações que incluem enterramento direto em condições de solo difíceis, instalações industriais com maquinário pesado, áreas com alta população de roedores e locais propensos a vandalismo. A armadura adiciona peso, reduz a flexibilidade e aumenta os custos, mas oferece proteção mecânica incomparável. A instalação requer considerações especiais de aterramento para componentes metálicos em aplicações de telecomunicações.
Comparação de cabos ópticos externos
| Tipo de cabo | Uso primário | Principais recursos de proteção | Considerações de instalação |
|---|---|---|---|
| Enterro Direto | Subterrâneo sem conduíte | Armadura de aço/alumínio, jaquetas-para serviço pesado | Requer equipamento de valas |
| Aéreo | Instalações-montadas em poste | Jaquetas-resistentes a UV, membros de força | Requer acesso ao poste, cálculos de afundamento |
| Duto | Sistemas de conduíte | Jaquetas lisas, bloqueio-de água | Requer equipamento de tração, lubrificação |
| Blindado | Ambientes-de alto risco | Camadas de armadura metálica | Requer aterramento, manuseio especial |
Aplicações especializadas de cabos ópticos
O que define o design do cabo óptico ADSS?
Todos os-cabos autossuportados dielétricos-não contêm componentes metálicos, usando fios de aramida de alta-resistência para alcançar classificações de tração de 10 kN a 30 kN para vãos aéreos sem suporte mensageiro. A construção completamente dielétrica elimina requisitos de aterramento elétrico e permite a instalação em estruturas de transmissão de alta-tensão. O projeto do cabo óptico ADSS envolve engenharia complexa, considerando o comprimento do vão, folgas dos condutores, carga de vento/gelo, vibração eólica e tensão elétrica em ambientes de alta-tensão. Jaquetas especializadas resistem ao rastreamento elétrico. Esses cabos atendem serviços públicos e outras aplicações que exigem longos vãos aéreos próximos a condutores energizados, onde cabos metálicos convencionais criam riscos à segurança.
Como o cabo óptico OPGW atende a dois propósitos?
Os cabos de fio terra óptico funcionam simultaneamente como fios terra aéreos para proteção contra raios e vias de comunicação. A construção apresenta um tubo central de aço inoxidável que protege as fibras ópticas, cercado por fios de aço revestido de alumínio ou liga de alumínio, proporcionando resistência mecânica e condutividade elétrica. O cabo óptico OPGW deve atender às especificações de desempenho de telecomunicações e aos requisitos elétricos/mecânicos para serviço de fio terra. As aplicações concentram-se em redes de concessionárias de energia elétrica onde já existem torres de transmissão, eliminando infraestrutura de comunicação separada. O design equilibra a proteção da fibra, a eficácia do aterramento elétrico, a resistência mecânica e a resistência a surtos de raios.
Quais são os requisitos exclusivos para cabos ópticos submarinos?
Os cabos submarinos enfrentam desafios ambientais extraordinários que exigem projetos especializados. Cabos-para águas profundas usam construção leve com membros de resistência de fio de aço, condutores de energia de cobre para alimentação de repetidor e múltiplas camadas de polímero proporcionando resistência à pressão e bloqueio de água. As seções de aproximação-à costa exigem construção pesada-com blindagem dupla, protegendo contra âncoras, equipamentos de pesca e condições da zona de arrebentação. Os projetos de cabos ópticos submarinos abordam a pressão hidrostática superior a 800 bar, a abrasão causada pelo movimento do fundo do mar, a proteção contra perfurações marinhas e a geração de hidrogênio ao longo de várias -décadas de vida. A fabricação inclui testes de pressão, testes mecânicos extensivos e verificação de vedação hermética antes da implantação.
O que são cabos ópticos táticos?
Os cabos táticos atendem a aplicações militares, de resposta a emergências e de rede temporária que exigem rápida implantação e recuperação. Esses projetos de cabos ópticos especializados enfatizam extrema flexibilidade, alta relação resistência-/-peso e resistência a abusos repetidos de manuseio. A construção normalmente apresenta fibras reforçadas-tamponadas, reforço de aramida de alta-resistência e compostos de revestimento ultra-flexíveis, mantendo o desempenho em -50 graus. Os cabos táticos são enrolados em bobinas para implantação rápida, suportam o tráfego de veículos e sobrevivem a condições adversas de campo. Variantes especializadas incluem cabos com cordões de tração integrados, projetos{11}}otimizados para recuperação e desempenho ambiental com especificações militares para cenários operacionais exigentes.
Processos de fabricação de cabos ópticos
Como são fabricadas as estruturas de tubos soltos na produção de cabos ópticos?
Os processos de extrusão de tubos soltos aplicam polipropileno modificado ou outros materiais poliméricos em torno de grupos de fibras usando equipamento de extrusão especializado. As fibras passam pela matriz do tubo com tensão controlada e comprimento excessivo (normalmente 0,3-0,6%) para garantir folga dentro do tubo acabado. O diâmetro do tubo é controlado com precisão para acomodar contagens de fibras específicas, mantendo os requisitos mínimos de raio de curvatura. Após a extrusão e resfriamento, os tubos passam pelas estações de enchimento aplicando gel bloqueador de água. O monitoramento da qualidade inclui medição do diâmetro do tubo, verificação do posicionamento da fibra e validação do excesso de comprimento. Vários tubos podem ser trançados em torno de um membro central durante operações subsequentes de montagem de cabo óptico.
O que acontece durante o processo de torção do cabo?
O encordoamento de cabos combina vários tubos amortecedores, membros de resistência e hastes de enchimento em torno de um membro central usando equipamento de torção planetário. O processo aplica tensão controlada a cada elemento enquanto gira a cabeça de torção para criar padrões de torção helicoidais. Os parâmetros de encalhe, incluindo comprimento de torção, direção e tensão, afetam a flexibilidade do cabo, a distribuição de resistência e a estabilidade dimensional. Alguns projetos incorporam camadas contra{3}}helicoidais para melhorar o equilíbrio. O núcleo trançado pode receber envolvimento com fita, materiais bloqueadores de água ou aplicações de aglutinante antes do revestimento. O controle preciso durante todo o trançamento garante que o cabo óptico acabado atenda às especificações de diâmetro, flexibilidade e desempenho mecânico.
Como as capas de cabos ópticos são aplicadas e testadas?
A extrusão de revestimento aplica a camada protetora final usando matrizes cruzadas que centralizam o núcleo do cabo dentro do fluxo de polímero extrudado. Os compostos de polietileno são os mais comuns, com formulações selecionadas para requisitos ambientais específicos. O processo de extrusão controla a espessura da camisa, a concentricidade e a qualidade da superfície, ao mesmo tempo que mantém a coordenação da velocidade da linha com os processos anteriores. Após a extrusão, as camisas são resfriadas em bebedouros antes da inspeção dimensional final. Os testes de qualidade incluem medição de espessura em vários ângulos, verificação de excentricidade, teste de faísca para integridade da camisa e avaliação da qualidade da superfície. A codificação de impressão aplica-se durante ou após o revestimento para fornecer identificação permanente do cabo óptico.
Preparação e teste de fibra
Extrusão de tubo tampão ou tamponamento apertado
Torção de cabos e montagem de núcleo
Extrusão e cura de jaqueta
Teste final e certificação
Considerações sobre instalação e desempenho
Quais são as tensões máximas de tração para diferentes tipos de cabos ópticos?
A tensão máxima de tração varia significativamente com base na construção do cabo óptico e no projeto do elemento de resistência. Cabos de distribuição internos normalmente permitem 100-200 N por fibra, enquanto cabos externos com membros de resistência robustos podem suportar 2.000-6.000 N. Cabos blindados geralmente permitem tensões mais altas de 3.000 a 8.000 N. A prática crítica de instalação mantém a tensão de tração abaixo de 80% do máximo nominal para preservar as margens de segurança. Equipamentos de monitoramento de tensão devem ser usados para trações longas ou complexas. A força de tração excessiva pode causar tensão na fibra, alongamento do elemento de resistência ou danos à camisa. Procedimentos de instalação adequados, incluindo pré-lubrificação, pontos de tração intermediários e layouts em forma de oito ajudam a controlar os níveis de tensão.
Como a temperatura afeta o desempenho do cabo óptico?
As variações de temperatura criam múltiplos efeitos em sistemas de cabos ópticos. A expansão e contração térmica dos componentes do cabo geram forças que podem deformar as fibras se o comprimento excessivo da fibra for inadequado. As baixas temperaturas reduzem a flexibilidade da jaqueta e podem causar espessamento do gel em designs-cheios de gel. As altas temperaturas aceleram o envelhecimento em materiais poliméricos e podem afetar a atenuação da fibra. O projeto adequado do cabo incorpora excesso de comprimento de fibra suficiente (normalmente 0,3-0,6%) para acomodar a contração térmica sem tensão da fibra. As práticas de instalação devem levar em conta a temperatura na instalação versus a faixa de temperatura operacional. A especificação do cabo óptico define limites de temperatura operacional, normalmente de -40 graus a +70 graus para cabos externos.
Que fatores determinam as especificações do raio de curvatura do cabo óptico?
Os limites mínimos do raio de curvatura evitam danos às fibras devido à flexão excessiva. Durante a instalação (sob tensão), os cabos normalmente requerem raios de curvatura de 15-20 vezes o diâmetro do cabo. Após a instalação (sem tensão), isso reduz para 10-15 vezes o diâmetro para a maioria dos projetos. Especificações de raios de curvatura mais estreitos exigem designs de fibra especiais (fibras insensíveis à curvatura G.657-) ou construções de cabos com proteção aprimorada. Dobrar além das especificações causa aumento de atenuação, potencial quebra de fibra e degradação da confiabilidade a longo prazo. O projeto de instalação deve acomodar raios de curvatura especificados em todas as transições de roteamento, gabinetes de emenda e pontos de terminação. O manuseio adequado do cabo óptico durante a instalação preserva a integridade da fibra e garante desempenho de longo prazo.
Como o cabo óptico é testado para garantia de qualidade?
Testes abrangentes validam o desempenho do cabo óptico antes da implantação. Os testes ópticos incluem medição de atenuação em comprimentos de onda operacionais, verificação de perda de retorno óptico e caracterização de PMD para aplicações-de longa distância. Os testes mecânicos avaliam a resistência à tração, resistência ao esmagamento, resistência ao impacto e desempenho de flexão. Os testes ambientais submetem as amostras a ciclos de temperatura, resistência à umidade e simulação de envelhecimento. Durante a fabricação, os testes em linha monitoram os parâmetros dimensionais, enquanto o cabo acabado passa por testes de prova aplicando tensão controlada para verificar a integridade do elemento de resistência. Os testes OTDR em cabos concluídos identificam quaisquer quebras de fibra ou perdas excessivas de emenda, garantindo que cada carretel de cabo óptico atenda às especificações.
