Entendendo a fabricação de cabos de fibra óptica
Da teoria à produção
O mundo das telecomunicações modernas depende muito da fabricação de cabos de fibra óptica, um processo sofisticado que transforma as matérias -primas na espinha dorsal da conectividade global.
Princípios fundamentais deGuia de ondas óptico
No coração da fabricação de cabos de fibra óptica está o entendimento de como a luz se propaga atravésGuias de ondas ópticas. A distribuição do campo eletromagnético e as características modais nos guias de onda de fibra determinam as propriedades fundamentais de transmissão de cada cabo de fibra óptica. -} fibras de modo, que suportam apenas um modo de propagação, exibem comprimentos de onda de corte específicos que devem ser cuidadosamente controlados durante a produção de cabos de fibra óptica.
Essas características de corte podem mudar após o cabeamento, tornando essencial que os fabricantes sejam responsáveis por tensões mecânicas e efeitos de flexão durante a fase de design do cabo de fibra óptica para garantir o desempenho ideal no produto final.
O fenômeno dedispersão cromáticaEm -}- fibras representa uma consideração crítica na fabricação de cabos de fibra óptica. Esse comprimento de onda - característica de propagação dependente causa diferentes componentes espectrais dos sinais ópticos para viajar em velocidades variadas, potencialmente limitando as distâncias de transmissão e as taxas de dados em sistemas de cabos de fibra óptica.
Técnicas modernas de fabricação incorporam estratégias de compensação de dispersão, incluindo a produção de dispersão - compensando fibras e o controle preciso dos perfis de índice de refração duranteFabricação de pré -forma. Essas abordagens avançadas na produção de cabos de fibra óptica garantem que os cabos acabados possam suportar alta transmissão de dados de velocidade - em distâncias estendidas sem degradação do sinal.
Reflexão interna total
O princípio fundamental que permite a propagação da luz através da fibra óptica
Características do modo
Diferentes caminhos de propagação determinam a classificação da fibra
Dispaefeitos de rsion
Comprimento de onda - Propagação dependente afeta a integridade do sinal
Dispersão do modo de polarização (PMD)Apresenta outro desafio que deve ser abordado através de técnicas avançadas de fabricação de cabos de fibra óptica. Esse efeito, causado pela birrefringência de fibra, resulta em atrasos no grupo diferencial entre os estados de polarização ortogonal dentro do cabo de fibra óptica.
Os processos de fabricação agora incluem técnicas de fiação especializadas durante o desenho de fibras para minimizarPMD, garantindo o desempenho superior do cabo de fibra óptica em sistemas de transmissão de velocidade -. Essas inovações na produção de cabos de fibra óptica tornaram -se essenciais para atender aos requisitos rigorosos das modernas redes de telecomunicações.
Evolução das fibras de comunicação
A progressão dos padrões de fibra óptica de G.652 para G.657 reflete melhorias contínuas nas capacidades de fabricação de cabos de fibra óptica.
G.652
G.652 single padrão - fibras de modo
- Implantado em todo o mundo como padrão para instalações de cabo de fibra óptica
- Várias subcategorias (A, B, C, D) disponíveis para diferentes aplicações de cabo de fibra óptica
- O G.652D oferece atenuação reduzida de pico de água em sistemas de cabos de fibra óptica
- Mais baixoPMDValores em variantes de cabo de fibra óptica mais recentes garantem um melhor desempenho
G.653 - G.655
G .653 - g.655 Fibras especializadas
- G.653: Dispersion - fibras deslocadas para redes de cabo de fibra óptica
- G.654: corte - mudou para uso de cabo de fibra óptica submarina
- G.655: não - dispersão zero - Designs de cabos de fibra óptica deslocada
- Propriedades personalizadas para aplicações específicas de cabos de fibra óptica
G.657
G.657 Bend - fibras insensíveis
- Mantém o desempenho do cabo de fibra óptica sob curvas apertadas
- Ativa as instalações flexíveis de cabos de fibra óptica FTTH
- Controle preciso do índice de refração na fabricação de cabos de fibra óptica
- Designs em estreia para melhor confinamento de modo em cabo de fibra óptica
A introdução de G.657 Bend - fibras insensíveis marca um marco significativo na fabricação de cabos de fibra óptica. Essas fibras mantêm excelente desempenho mesmo sob condições de flexão apertadas, permitindo cenários de instalação mais flexíveis em fibra - para - o - implantações domésticas.
A fabricação dessas fibras requer controle preciso do perfil do índice de refração, geralmente empregando projetos de escala que limitam o modo óptico de maneira mais eficaz do que os perfis de índice da etapa convencional -.
Tecnologias de fabricação de pré -forma
Deposição de vapor químico modificado
A introdução de G.657 Bend - fibras insensíveis marca um marco significativo na fabricação de cabos de fibra óptica. Essas fibras mantêm excelente desempenho mesmo em condições de flexão apertadas, permitindo cenários de instalação de cabo de fibra óptica mais flexíveis em fibra - para - o - implantações domésticas.
A fabricação desses componentes do cabo de fibra óptica requer controle preciso do perfil do índice de refração, frequentemente empregando projetos de escala que limitam o modo óptico de maneira mais eficaz do que os perfis de índice da etapa convencional - usados nos produtos de cabo de fibra óptica tradicional.
Vapor - fase deposição axial
Vapor - Os processos de deposição axial de fase (VAD) e deposição externa de vapor (OVD) representam abordagens altas de -} abordagens de fabricação de cabos de fibra óptica de fibra. A tecnologia VAD permite o crescimento contínuo da pré -forma através da deposição axial de partículas de fuligem para a produção de cabos de fibra óptica, enquanto o OVD constrói camadas radialmente em uma haste de destino rotativa.
A combinação de deposição do núcleo do VAD com aplicação de revestimento OVD se mostrou particularmente eficaz para produzir fibras G.652D usadas no cabo de fibra óptica com características ópticas superiores.
Deposição de vapor químico plasmático
A deposição de vapor químico plasmático (PCVD) e o sistema de técnica química modificada (OMCTS) oferecem abordagens alternativas na fabricação de cabos de fibra óptica.
A tecnologia OMCTS, desenvolvida especificamente para a criação de camadas de revestimento OVD em pré -formas de cabo de fibra óptica, fornece taxas de deposição aprimoradas e eficiência aprimorada de utilização de materiais, contribuindo para mais custos - processos de produção de cabo óptico de fibra óptica.
Processo de fabricação de pré -forma
A primeira etapa crítica na criação de altas - fibras ópticas de qualidade
Processo MCVD
O processo modificado de deposição de vapor químico (MCVD) é uma das técnicas mais avançadas usadas na fabricação de cabos de fibra óptica.
Ao introduzir com precisão vapores químicos em um tubo de sílica rotativo, os fabricantes podem obter deposição altamente precisa de camadas de vidro com dopantes controlados.
Esse método garante um excelente controle de índice de refração, que é crítico para otimizar a transmissão de luz, minimizar a perda de sinal e aumentar o desempenho geral da fibra.
Para aplicativos B2B, como data centers, redes de backbone 5G e sistemas de comunicação submarinos, perfis de índices de refração consistentes garantem long - estabilidade e compatibilidade com altos sistemas ópticos de capacidade -.
Tecnologia Vad
A tecnologia de deposição axial de vapor (VAD) é um método líder para produzir pré -formas de fibra óptica. Ao contrário dos processos de lote, o VAD permite o crescimento contínuo da pré -forma, o que melhora significativamente a eficiência e a consistência na fabricação de cabos de fibra óptica.
Durante o processo, as partículas de sílica são depositadas diretamente em uma haste de semente em uma direção axial, formando pré -formas de- de diâmetro com estrutura uniforme e controle preciso do índice de refração.
Para aplicativos B2B -, como portadores de telecomunicações, operadores de data center e provedores de cabos submarinos - VAD Technology garante fornecimento estável, escalabilidade e alta confiabilidade exigida por redes ópticas globais.
Processo OVD OVD
A deposição externa de vapor (OVD) é uma das técnicas mais usadas na fabricação de cabos de fibra óptica.
Nesse processo, partículas de sílica fina são depositadas em camadas radiais em uma haste de cerâmica rotativa. Após a deposição, a pré -forma porosa é consolidada em altas temperaturas para criar uma estrutura densa de vidro com controle preciso do índice de refração.
Para compradores B2B, como operadores de telecomunicações, provedores de data centers e integradores de sistemas, o OVD garante escalabilidade, baixa atenuação e desempenho óptico confiável - qualidades que são críticas no próximo -} geração de fabricação de cabo de fibra óptica.
Método PCVD
A deposição de vapor químico plasmático (PCVD) é uma técnica avançada na fabricação de cabos de fibra óptica que utiliza o plasma gerado por microondas - para depositar camadas de vidro dentro de um tubo de sílica.
Comparado com outros métodos de fabricação de pré -forma, o PCVD oferece precisão excepcional no controle do índice de refração, permitindo ajustes finos de dopantes como germânio ou fluorina durante a reação plasmática.
Para aplicativos B2B, como comunicação aeroespacial, sistemas de sensores e redes de backbone metropolitanas, o PCVD fornece fibras com desempenho superior, reprodutibilidade e estabilidade longa -.
Processos de desenho e revestimento de fibras
A transformação das pré -formas em cabos de fibra óptica ocorre durante o processo de desenho, onde controle preciso da temperatura, tensão e velocidade de desenho determina as propriedades finais da fibra. A pré -forma é aquecida em um forno de desenho em aproximadamente 2000 graus, criando uma região de necking, onde o vidro flui e reduz ao diâmetro de fibra alvo de 125 micrômetros.
A aplicação de revestimentos de proteção imediatamente após o resfriamento representa outro aspecto crucial da fabricação de cabos de fibra óptica. Dual - camada uv - Os revestimentos de acrilato curáveis são normalmente aplicados usando matrizes de revestimento pressurizado para encapsular a fibra antes de ser exposta à contaminação externa.
O revestimento primário absorve a tensão mecânica e as almofadas de microbessas, enquanto a camada secundária fornece resistência à abrasão e longa - termo proteção ambiental. A manutenção da concordância precisa desses revestimentos é essencial para garantir splicing, conectorização confiável e baixa perda de inserção em grandes implantações -}.
As instalações avançadas de fabricação de cabos de fibra óptica empregam laser - sistemas de monitoramento de diâmetro baseados e fechados - controle de loop para manter tolerâncias dimensionais dentro de ± 0,5 micrômetros. Esse controle rígido é vital para a compatibilidade com conectores padrão e equipamentos de splicing de fusão.
Qualquer desvio além da tolerância pode aumentar a perda de emenda, reduzir a eficiência do conector e comprometer a integridade do sinal em redes longas - transportar. Os sistemas de controle automatizados ajustam instantaneamente as condições de velocidade ou forno para manter a alta confiabilidade do processo, tornando -a uma das características das linhas de produção modernas.
ParaPMDRedução, os fabricantes de cabos de fibra óptica implementam fibra de fibra controlada durante o processo de desenho. Essa técnica introduz uma torção cuidadosamente regulada ao longo do eixo da fibra, com a média efetivamente de birrefringência residual causada por assimetrias estruturais.
A redução do PMD é essencial em sistemas de taxa - - {0} - (10 Gb/se acima) e tecnologias de transmissão coerentes, onde os efeitos da polarização limitam diretamente a distância da transmissão e a largura de banda. Ao integrar o controle de spinning em torres de desenho, os fabricantes garantem que as fibras atendam aos padrões internacionais de PMD para as redes de telecomunicações seguintes -} geração.
O processo de resfriamento após o desenho na fabricação de cabos de fibra óptica requer um gerenciamento cuidadoso para evitar tensões residuais que podem afetar a força da fibra e as propriedades ópticas. Os sistemas de resfriamento a gás de helium são amplamente utilizados devido à sua alta condutividade térmica e capacidade de fornecer tambores rápidos e uniformes sem introduzir contaminantes.
O resfriamento adequado melhora a confiabilidade mecânica, reduz a formação de crack micro - e melhora a resistência à fadiga ao longo de décadas de vida útil. Em aplicativos altos - de desempenho, como cabos submarinos ou interconexões de data center, os protocolos de resfriamento otimizados são cruciais para alcançar a estabilidade do termo de Ultra - e longa e longa -}.
Estágios do processo de desenho de fibra
Carregamento de pré -forma
A pré -forma é cuidadosamente carregada na torre de desenho, alinhada com precisão para garantir a geometria adequada da fibra durante a produção de cabos de fibra óptica.
01
Aquecimento no forno
A ponta da pré -forma é aquecida em aproximadamente 2000 graus em um forno de grafite ou cerâmica, suavizando o vidro para desenhar durante a fabricação de cabos de fibra óptica.
02
Desenho de fibra
O vidro amolecido é puxado para o diâmetro alvo (normalmente 125 μm) com controle preciso de tensão para formar o núcleo do cabo de fibra óptica.
03
Monitoramento de diâmetro
Os micrômetros a laser medem continuamente o diâmetro da fibra durante a produção de cabos de fibra óptica, fornecendo feedback para sistemas de controle de loop fechados -.
04
Processo de resfriamento
Os sistemas de resfriamento a gás de hélio resfriam rapidamente e uniformemente a fibra durante a fabricação de cabos de fibra óptica para evitar tensões residuais.
05
Aplicação de revestimento
Os revestimentos de acrilato de camada dupla - são aplicados durante a produção de cabos de fibra óptica para proteger a superfície da fibra e fornecer força mecânica.
06
Cura UV
Os revestimentos aplicados são curados usando radiação UV durante a fabricação de cabos de fibra óptica para formar uma camada rígida e protetora.
07
Spool
A fibra acabada é enrolada em bobinas com controle preciso de tensão durante a produção de cabos de fibra óptica para evitar danos.
08
Projeto de estrutura de cabos e fabricação
A transição de fibras individuais para cabos funcionais de fibra óptica envolve múltiplas considerações de design e etapas de fabricação.
Tecnologia de fibra de fita, onde várias fibras são organizadas em matrizes planas e encapsuladas em materiais de matriz curável UV -, permitem a embalagem de densidade alta - crucial para a fabricação moderna de cabos de fibra óptica.
A produção de fibras de fita requer sistemas precisos de alinhamento e aplicação de revestimento uniforme para garantir recursos confiáveis de fusão em massa.
Os desenhos de tubos soltos em cabos de fibra óptica fornecem isolamento mecânico entre fibras e elementos estruturais de cabo, protegendo contra tensões ambientais.
O processo de revestimento secundário para tubos soltos envolve a extrusão de polipropileno modificado ou outros materiais termoplásticos em torno dos feixes de fibra, com controle cuidadoso do comprimento do excesso de fibra para acomodar a expansão e contração térmica diferencial.
A seleção e aplicação de compostos de enchimento na fabricação de cabos de fibra óptica afetam significativamente o desempenho do cabo. Gel tradicional - Designs de cabos de fibra óptica preenchidos usam compostos tixotrópicos que impedem a entrada de água e permite o movimento da fibra.
No entanto, as tecnologias de cabo de fibra óptica seca que empregam água - bloqueando fios e fitas ganharam popularidade devido a características mais fáceis de instalação e manutenção.

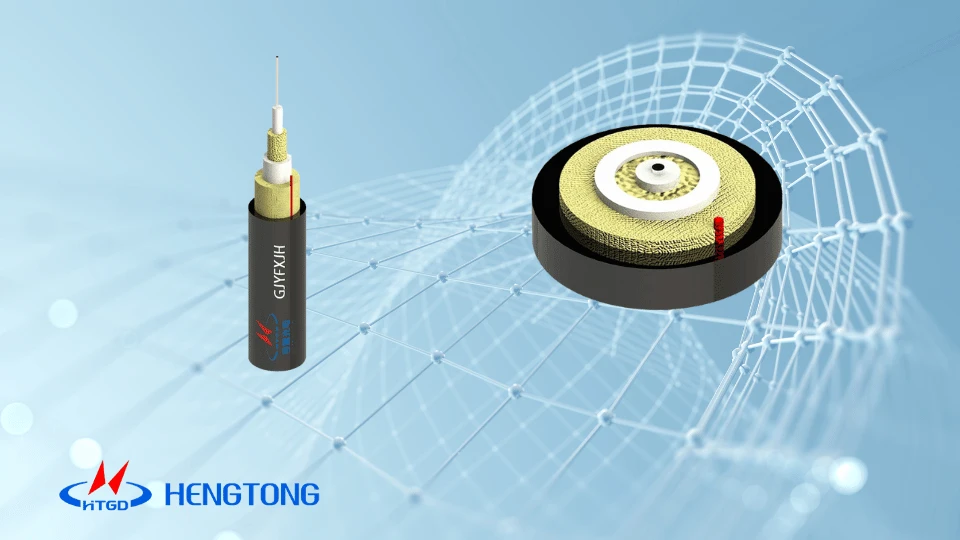

Estruturas de cabo de fibra óptica
Componentes da estrutura do cabo
- Fibras ópticas
- Membros da força
- Tubos de buffer
- Jaqueta externa
Tecnologia de fibra de fita
A fibra de fita organiza várias fibras em matrizes planas, permitindo a alta densidade de embalagem e splicing de fusão de massa mais rápida. Na fabricação de cabos de fibra óptica, essa tecnologia melhora a eficiência da instalação e reduz os custos de mão -de -obra, tornando -a ideal para data centers e grandes redes de telecomunicações.
Designs de tubo solto
Os projetos de tubo soltos permitem que as fibras se movam livremente dentro dos tubos de tampão protetores, reduzindo a tensão das mudanças de flexão e temperatura. Amplamente utilizado na fabricação de cabos de fibra óptica, essa estrutura aumenta a durabilidade para aplicativos de telecomunicações ao ar livre e longos -.
Sistemas de bloqueio de água
Água - Os sistemas de bloqueio usam compostos de gel ou materiais secos inchados para evitar intrusão de umidade. Na fabricação de cabos de fibra óptica, eles garantem confiabilidade longa -} em ambientes severos, como instalações enterradas ou submarinas.
Tipos de cabos especializados
Cabos ADSS
Todos - self dielétrico - Suporte (ADSS) Os cabos de fibra óptica são projetados para instalação aérea ao longo das linhas de transmissão de energia, onde devem suportar cargas mecânicas significativas, mantendo o desempenho óptico.
- Sem componentes metálicos
- Self - suportando design de cabo de fibra óptica
- Resistente à interferência elétrica
Cabos OPGW
Os cabos de fibra óptica do fio do solo óptico (OPGW) combinam recursos de comunicação óptica com a funcionalidade do fio solo elétrico, integrando unidades de fibra óptica nas estruturas de arame de metal.
- Função dupla (comunicação por cabo de fibra óptica + aterramento)
- Armadura de metal para força
- Usado em linhas de transmissão de tensão alta -
Cabos submarinos
Os cabos de fibra óptica de comunicação submarinos representam a aplicação mais exigente, projetada para sobreviver a profundidades extremas do oceano, mantendo o desempenho em vidas de serviço de 25 anos.
- Múltiplas camadas de armadura para proteção
- Condutores de cobre para repetidores
- Pressão - projetos de cabos de fibra óptica resistentes
A fabricação de cabos submarinos representa talvez a aplicação mais exigente na fabricação de cabos de fibra óptica. Esses cabos devem sobreviver à implantação em profundidades do oceano, mantendo a hermeticity e o desempenho óptico de vidas de serviço de 25 anos.
O processo de fabricação inclui várias camadas de fio de armadura, condutores de cobre para entrega de energia a repetidores e projetos resistentes de pressão especializados - que impedem a entrada de água sob pressões hidrostáticas extremas.
Controle e teste de qualidade
Durante o processo de fabricação de cabos de fibra óptica, medidas rigorosas de controle de qualidade garantem a confiabilidade do produto. O teste de refletometria do domínio do tempo óptico (OTDR) fornece caracterização detalhada de atenuação de fibras, perdas de conectores e qualidade de emenda. Os protocolos de teste mecânico avaliam a resistência à tração, a resistência à esmagamento e o desempenho do dobro de acordo com os padrões internacionais.
A medição das propriedades de tração ao cabo envolve a aplicação de cargas controladas durante o monitoramento da tensão do cabo de fibra óptica e as alterações de atenuação. Esses testes verificam que os cabos podem suportar forças de instalação sem comprometer o desempenho óptico.
Testes ambientais, incluindo ciclismo de temperatura e avaliações de resistência à penetração de água, confirma a confiabilidade longa - em condições de campo.
01
Teste óptico
OTDR, perda de inserção, perda de retorno e medições de largura de banda para fabricação de cabos de fibra óptica
02
Teste mecânico
Resistência à tração, resistência à esmagamento e avaliações de desempenho dobradas para fabricação de cabos de fibra óptica
03
Testes ambientais
Ciclismo de temperatura, resistência à umidade e testes de penetração de água para fabricação de cabos de fibra óptica
Materiais e inovação de fabricação
Avanços de material da jaqueta
Os avanços na formulação do material da jaqueta aumentaram a durabilidade e o desempenho dos cabos de fibra óptica. Os compostos modernos de polietileno incorporam estabilizadores UV, antioxidantes e retardadores de chama, adaptados para ambientes de instalação específicos. O processo de extrusão para a revestimento de cabo de fibra óptica requer controle preciso de temperatura e gerenciamento de fluxo de material para obter espessura uniforme da parede e qualidade da superfície.
Bend - tecnologia de fibra insensível
Dual - estação multi - eixo de trabalho inteligente Plataforma de trabalho para montagem de cabos de fibra óptica;
Posicionamento de precisão do CCD sincronizado para componentes do cabo de fibra óptica;
Alta precisão de soldagem e excelente consistência das juntas de soldagem, especialmente adequadas para processos de dispositivo eletrônico de precisão alta - na fabricação de cabos de fibra óptica.
Principais inovações na fabricação de fibra óptica
1970s
Primeira fibra óptica prática com baixa atenuação
1980s
Processos de fabricação de MCVD e OVD
2000s
Bend - tecnologia de fibra insensível
2020s
Designs de fibra nanoestruturados
