Rabo de cavalo SC

O pigtail de fibra óptica é um componente importante comumente usado em redes de fibra óptica. Ele tem um conector de fibra em uma extremidade e a outra é utilizada para terminar cabos de fibra óptica por meio de fusão ou emenda mecânica. O pigtail SC é ideal para dar suporte a aplicações de fibra óptica em redes de telecomunicações de alta velocidade. Fabricado e testado para atender aos padrões da indústria ICE, ISO e ROHS, o HTGD está disponível nos tipos de fibra OM1, OM2, OM3, OM4, OM5, OS1 e OS2, com conectores SC e em uma variedade de diâmetros e materiais de cabo. O pigtail SC combina uma inserção de zircônia premium com hardware composto robusto para fornecer o desempenho óptico, durabilidade e repetibilidade necessários para as aplicações de rede atuais.

Aplicativo:

Sala de comunicação

Adequado para data centers, computação em nuvem, monitoramento de vídeo

Painéis de conexão de fibra óptica, switches

Interconexão de filiais e conectividade de serviços em nuvem

Características:

Conector de fibra SC

Virolas de zircônia de alta qualidade

O comprimento do produto pode ser personalizado

Flexível e resistente ao desgaste para maior durabilidade

Buffer firme para fácil fusão ou emenda mecânica

As características ópticas estão em conformidade com IEC TIA/EIA e outras normas relevantes

Em conformidade com RoHS 2.0

Especificações:

Parâmetro		Unidade	Valor
Diâmetro do cabo (opcional)		milímetros	0.90,1.6,2.0,3.0
Material do revestimento do cabo (opcional)		-	PA, PVC, PU, LSZH
Modo de fibra		-	SM:G652,G657		MM:OM1,OM2,OM3,OM4,OM5
Comprimento de onda		nm	1310/1550		850/1300
Polimento de face final		-	UPC	APC	UPC
Perda de inserção (IL)		dB	Menor ou igual a 0.30		Menor ou igual a 0.25
Perda de Retorno (RL)		dB	Maior ou igual a 50	Maior ou igual a 60	Maior ou igual a 20
Parâmetros geométricos da face final (3D)	Raio de curvatura	milímetros	Atendendo aos padrões IEC TIA/EIA
	Deslocamento do ápice	μm
	Altura esférica da fibra	nm
	Erro angular	grau
Durabilidade		tempo	1000
Temperatura de operação		grau	-20 ~ +80
Temperatura de armazenamento		grau	-15 ~ +60

Parceiro

Perguntas frequentes

P: Conectores monomodo funcionam em cabos multimodo?

R: Verdade, você pode usar conectores monomodo em multimodo, mas não o contrário.

P: Novas instalações - Que tipo de multimodo devo usar?

R: OM4 é geralmente a fibra multimodo mais recomendada para todas as novas instalações. OMF fornece um nível de proteção futura, já que as taxas de dados continuam a aumentar.

P: Por que o multimodo custa mais que o monomodo?

R: É tudo sobre custos de fabricação. A fibra multimodo tem um núcleo de índice graduado com requisitos de desempenho rígidos que implicam mais custos, em comparação com a fibra monomodo que tem um núcleo de índice escalonado.

Embalagem

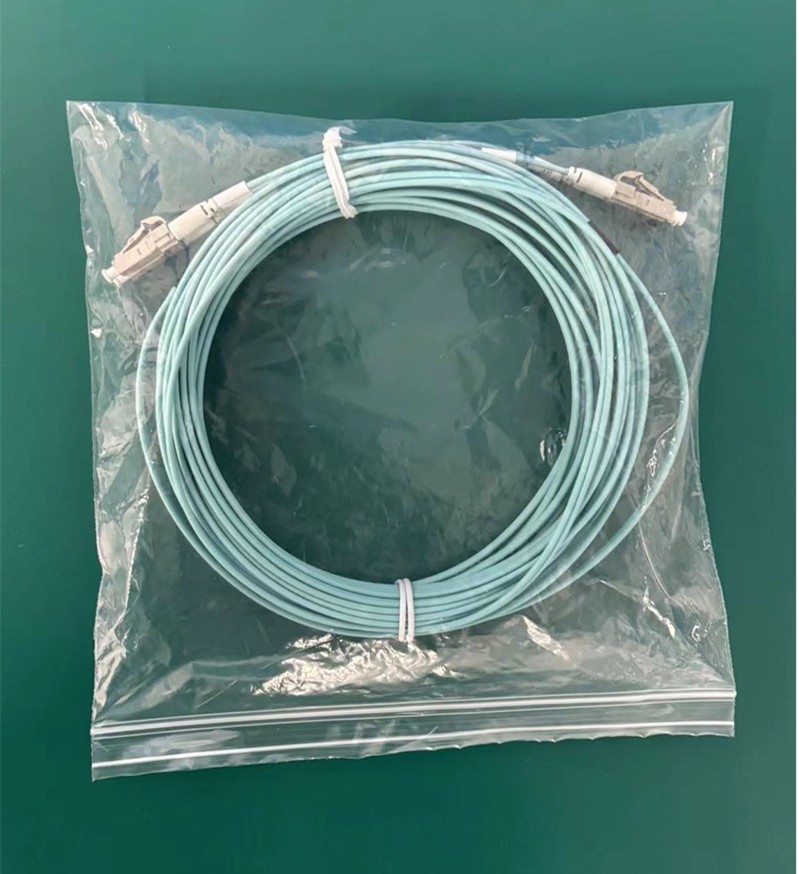

Após todos os testes serem concluídos, os jumpers de fibra óptica serão embalados de acordo com os requisitos do cliente. Normalmente, usaremos saco de PE para embalar os cabos de jumper da seção de medidor pequeno e, em seguida, colocá-los em uma caixa pequena; para garantir a segurança, usaremos carretel de papel para embalar a seção de medidor grande e, finalmente, ambos serão embalados em caixa novamente.
