Um cabo drop FTTH forma a conexão física final entre um ponto de distribuição de fibra e o terminal de rede óptica em uma casa, escritório ou outro local do cliente. Embora esta secção seja geralmente mais curta que o cabo de alimentação ou distribuição, muitas vezes passa pelas partes mais exigentes do percurso: condutas estreitas, cantos estreitos de paredes, entradas de edifícios, vãos aéreos, caixas de terminação e interiores acabados.

O cabo correto deve corresponder à rota, às condições de curvatura, à carga de tração, aos requisitos-de segurança contra incêndio, à exposição às intempéries e ao método de terminação. Uma correspondência inadequada pode aumentar o tempo de instalação, aumentar a perda óptica e criar trabalhos de manutenção evitáveis. Este guia explica como escolher, instalar, testar e especificarProdutos de cabo pendente FTTHpara aplicações internas, externas, aéreas e em dutos.

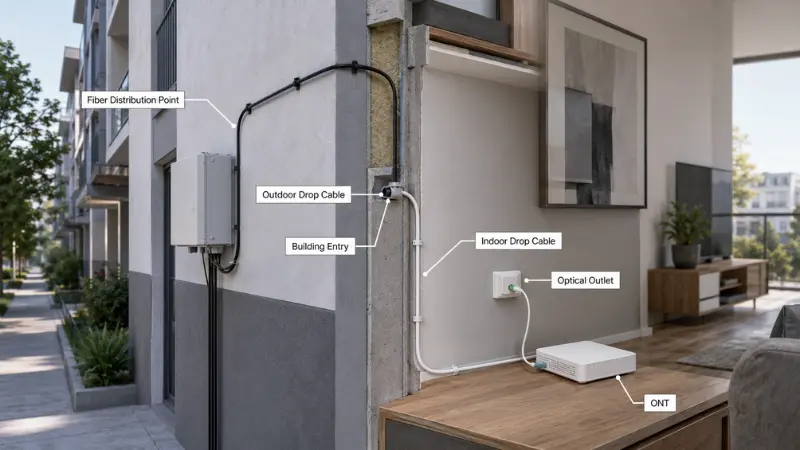

O que é um cabo drop FTTH?

Um cabo drop FTTH é um cabo de fibra óptica compacto usado na última seção de uma rede de acesso. Normalmente conecta uma caixa de distribuição de fibra, caixa de terminais ou fechamento às instalações do cliente, tomada óptica ou ONT.

Uma rota típica pode incluir:

• conduítes internos e rotas de parede;
• construção de corredores e transições de risers;
• poste-para{1}}construir vãos aéreos;
• dutos subterrâneos ou trechos de acesso enterrados;
• pontos de entrada externos-para{1}}internos;
• caixas de distribuição, bandejas de emenda e tomadas ópticas.

O cabo drop não é selecionado apenas pela quantidade de fibra ou preço. Sua seção-transversal, membro de resistência, material de bainha, tipo de fibra e método de terminação afetam a instalação e o desempenho-de longo prazo.

Como funciona um cabo de fibra óptica?

A fibra óptica transporta luz através de um núcleo de vidro cercado por um revestimento. Revestimentos protetores, amortecedores, membros de resistência e uma bainha externa protegem a fibra contra flexão, tração, abrasão, umidade e exposição ambiental.

Cabo pendente FTTH vs cabo Cat6, fibra de distribuição e acesso sem fio

Essas tecnologias desempenham funções diferentes. Em uma rede-de fibra para-a-rede doméstica, o cabo drop é normalmente o meio mais prático para a conexão óptica final porque combina uma estrutura compacta com transmissão óptica estável.

Como escolher o cabo drop FTTH correto

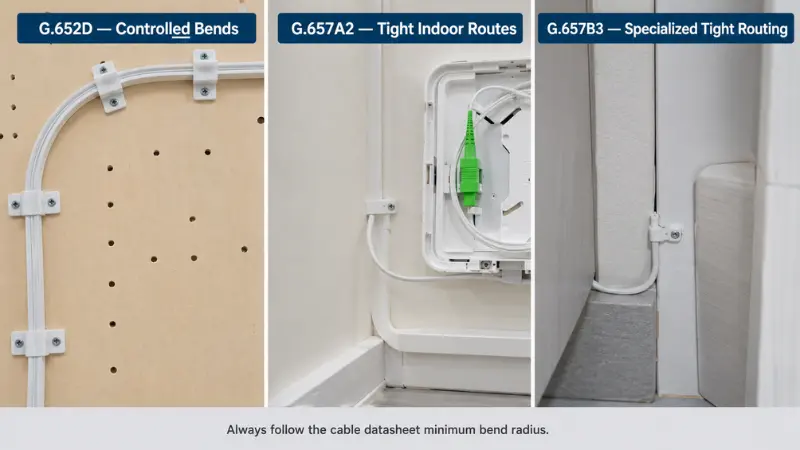

1. Selecione a fibra óptica

A fibra monomodo -insensível à curvatura-é comumente usada em rotas FTTH porque os cabos de assinante geralmente passam por pequenos conduítes, cantos de parede e caixas de terminação compactas. As características formais da fibra-insensível à curvatura são cobertas porRecomendação-T G.657 da ITU, enquanto as características convencionais da fibra-monomodo são cobertas porRecomendação-T G.652 da ITU.

O G.657A2 não é automaticamente a melhor escolha para todos os projetos, e o G.652D não deve ser rejeitado sem revisar a rota. Compare o raio de curvatura, o comprimento de onda operacional, a compatibilidade, o design do cabo e o custo. Para rotas padrão com curvas controladas, umFibra monomodo-G.652Dsolução ainda pode ser adequada.

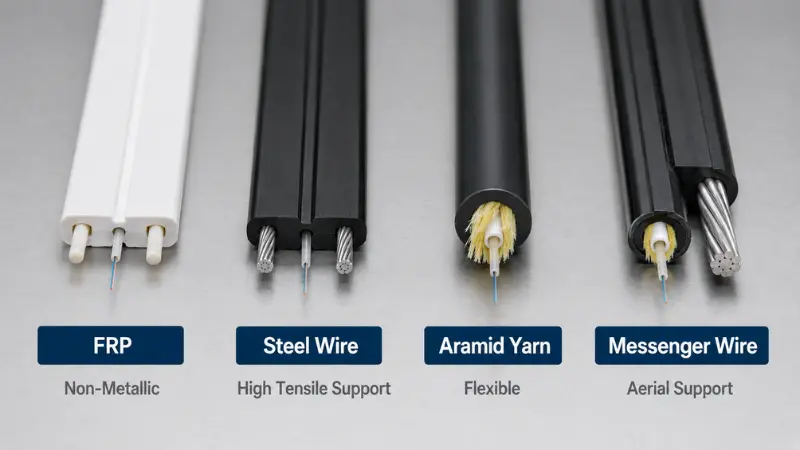

2. Selecione o Membro de Força

O FRP pode reduzir os caminhos condutores em um cabo, mas não substitui uma proteção completa-ou projeto de aterramento contra raios. Para construção aérea, avalie toda a rota, hardware, infraestrutura de energia próxima e requisitos do código local.

3. Escolha uma construção plana, redonda ou autoportante-

• Cabo borboleta ou planocoloca a fibra no centro com membros de força em ambos os lados. É compacto, fácil de descascar e amplamente utilizado em paredes internas ou rotas de corredores. A flexão e torção direcional devem ser controladas.
• Cabo pendente redondoproporciona um manejo mais equilibrado em rotas com diversas mudanças de direção. Pode ser mais fácil passar por conduítes e é útil para rotas de transição internas-externas. Revise os disponíveiscabo pendente redondo interno-externoprojetos quando um perfil de cabo circular é preferido.
• Cabo pendente-autossustentávelinclui estrutura mensageira ou reforçada para vãos aéreos curtos. O cabo deve ser selecionado de acordo com a carga de tração nominal, extensão, curvatura, exposição ao vento, hardware de instalação e faixa de temperatura. UMcabo de entrada-borboleta autoportante-é uma opção de pólo-para{1}}construir rotas de acesso.
• Cabo pendente de dutofoi projetado para puxar através de dutos subterrâneos ou de edifícios protegidos. Devem ser considerados os requisitos de força de tração, fricção, exposição à água e detecção de rota. Quando uma estrutura plana for apropriada, revise umacabo borboleta de queda de duto.

4. Escolha proteção de tubo apertado-com buffer ou frouxo-

5. Selecione o material da bainha

Não confie apenas no nome do material. Confirme a classificação da chama, a resistência aos raios UV, a faixa de temperatura, a espessura da parede e os documentos de conformidade na folha de dados do cabo. Para opções mais amplas de acesso interno, compare ocabo de fibra óptica FTTx internofaixa.

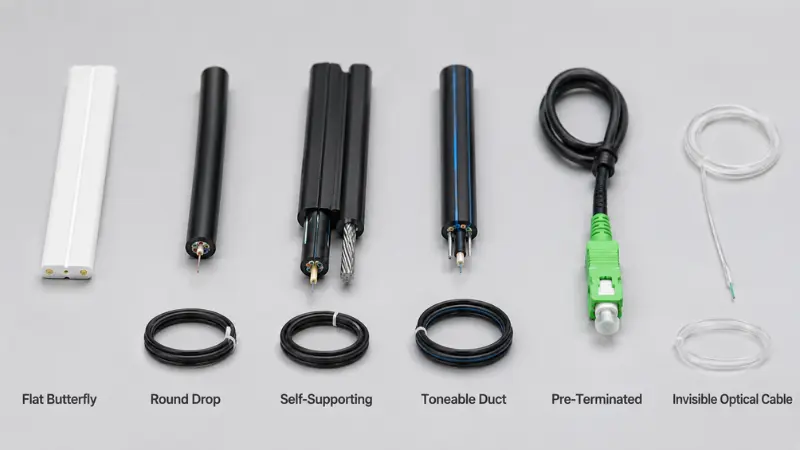

Tipos comuns de cabos pendentes FTTH

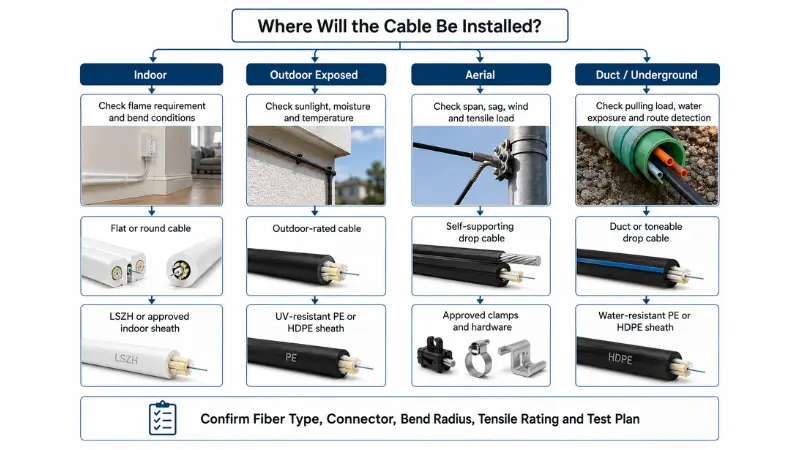

Fluxo de seleção de cabo pendente FTTH

Passo 1: Defina a rota

Somente interno:priorize o desempenho de curvatura, os requisitos de chama e o roteamento fácil.

Exposto ao ar livre:escolha uma capa resistente- às intempéries e aos raios-UV.

Aéreo:use uma estrutura auto-classificada e verifique o projeto aéreo completo. Veja ocabo de fibra óptica aéreacategoria para construções externas relacionadas.

• Duto ou subterrâneo:analise a carga de tração, a exposição à água, a resistência ao esmagamento e as necessidades de{0}detecção de rotas.

• Passo 2: Verifique as condições de flexão

• Curvas controladas: G.652D, G.657A1 ou G.657A2 podem ser adequadas dependendo do cabo.
• Cantos internos densos: G.657A2 costuma ser uma opção mais segura.
• Roteamento com-visibilidade muito restrito ou baixo: considere um design G.657B3 compatível.

• Etapa 3: Verifique os requisitos mecânicos

• Tração interna curta: cabo plano ou redondo padrão.
• Tração longa do conduíte: construção redonda ou reforçada com classificação de tração verificada.
• Vão aéreo: cabo-autossustentável com braçadeiras e limites de vão aprovados.
• Sensibilidade elétrica: considere uma estrutura totalmente não{0}}metálica.

• Etapa 4: escolha o método de rescisão

• Emenda de fusão para links padronizados permanentes.
• Emenda mecânica para reparos ou projetos selecionados sem equipamento de fusão.
• Conectorização de fábrica para implantação mais rápida. UMcabo drop pré{0}}conectorizadopode reduzir o trabalho de terminação em campo quando os comprimentos dos cabos são planejados corretamente.

• Etapa 5: Definir Requisitos de Aceitação

• tipo de conector e polimento;
• perda máxima de link ou orçamento óptico do projeto;
• comprimento de onda de teste necessário;
• Requisitos de OLTS, OTDR ou inspeção visual;
• documentação de roteamento, emenda e registro-de teste.

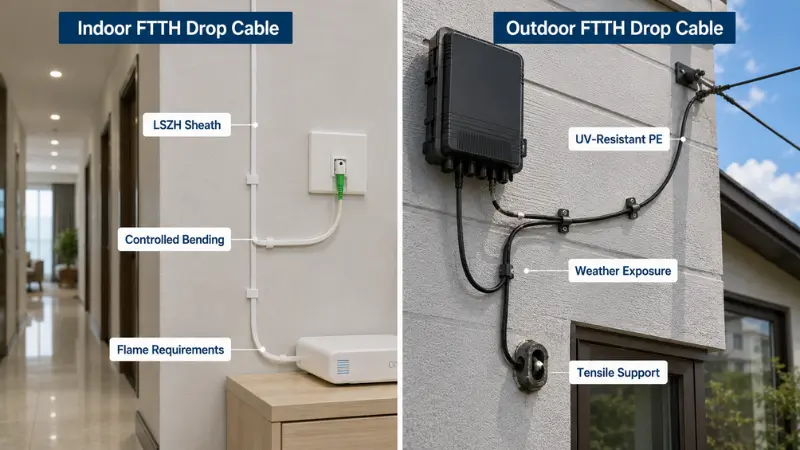

Cabo pendente FTTH interno vs externo

Guia de instalação do cabo pendente FTTH

1. Pesquise a rota

Antes de puxar o cabo, confirme o ponto de entrada, o comprimento do trajeto, o tamanho do conduíte, os pontos de viragem, as penetrações na parede, a posição da-caixa de distribuição, a separação-do cabo de alimentação, os riscos de compressão e a localização da folga de serviço. Um plano de rota claro reduz conectores desnecessários e estresse mecânico.

2. Verifique o cabo e as ferramentas

Verifique o modelo do cabo, a contagem de fibras, o tipo de fibra, o polimento do conector, o material da bainha e a carga de tração nominal antes da instalação. Prepare o punho de tração correto, lubrificante de cabos quando permitido, ferramentas de decapagem, ferramentas de limpeza, equipamentos de emenda e instrumentos de teste. Para uma visão geral mais ampla da instalação, consulte o guia emcomo instalar cabo de fibra óptica.

3. Controle do raio de curvatura

Siga a folha de dados do cabo para obter o raio de curvatura dinâmico mínimo durante a instalação e o raio de curvatura estático mínimo após a instalação. Não force o cabo em cantos afiados, grampeie através da bainha, esmague-o sob os móveis ou armazene o excesso de comprimento em bobinas apertadas e aleatórias.

4. Controle a força de tração e torção

Puxe através do membro de força designado ou da alça de tração aprovada. Evite solavancos repentinos, pressão nas paredes laterais e torção do cabo. Não exceda a carga de tração nominal da instalação. Deixe a folga do serviço organizado sem criar uma bobina de pequeno-diâmetro.

5. Proteja a entrada-de casa e as transições de caixa

• Use mangas ou buchas nas penetrações na parede.
• Prenda o cabo ou o elemento de resistência, não a fibra desencapada.
• Fornece alívio de tensão antes que a fibra entre em uma bandeja ou área de conector.
• Mantenha a curvatura controlada nas entradas da caixa.
• Vede as caixas externas de acordo com seu nível de proteção nominal.
• Identifique ambas as extremidades e registre a rota.

6. Proteja conectores pré{1}}terminados

Utilize um olhal de extração ou uma capa protetora aprovada para a montagem. Nunca puxe diretamente pelo corpo do conector. Armazene o excesso de comprimento em um invólucro protegido com raio de curvatura controlado. Para conjuntos de assinantes conectorizados, compare os disponíveisPatch cords de cabo pendente FTTH.

Opções de emenda e conector

Emenda de fusão

A emenda por fusão é comumente usada para links permanentes quando equipamentos calibrados e técnicos treinados estão disponíveis. Ele pode fornecer desempenho óptico estável, mas o resultado depende da qualidade da clivagem, limpeza, proteção da emenda e condição da ferramenta.

Emenda Mecânica

A emenda mecânica pode ser prática para reparos selecionados ou pequenos projetos sem uma emenda por fusão. O desempenho depende da preparação da fibra, do alinhamento, do índice-correspondente ao material e das condições ambientais. O método deve ser avaliado em relação aos requisitos de confiabilidade e aceitação do projeto.

Cabo-pré{1}}terminado de fábrica

A terminação de fábrica reduz o trabalho do conector de campo e pode melhorar a consistência. É especialmente útil para comprimentos padronizados e reparos rápidos. O instalador ainda deve proteger o conector durante a extração, inspecionar a face final e gerenciar corretamente qualquer excesso de cabo.

Como controlar a perda óptica

Perda de inserção

A perda de inserção é a potência óptica perdida através do link do cabo, conectores e emendas. As causas comuns de perda excessiva incluem:

• extremidades do conector sujas;
• clivagens ou emendas ruins;
• curvas apertadas ou cabo comprimido;
• fibra ou ponteiras danificadas;
• acoplamento incorreto do conector;
• muitos pontos de conexão.

Não aplique um número universal de aprovação/reprovação sem contexto. A perda aceitável depende do orçamento óptico da rede, comprimento de onda, contagem de conectores, contagem de emendas, comprimento do cabo, margem do equipamento e especificação do operador.

Perda de retorno e refletância

A perda de retorno descreve a potência óptica refletida no link. Valores mais altos de-perda de retorno geralmente indicam menor reflexão. O polimento-da face final, a limpeza do conector, danos no terminal e incompatibilidade do conector podem afetar o desempenho da reflexão.

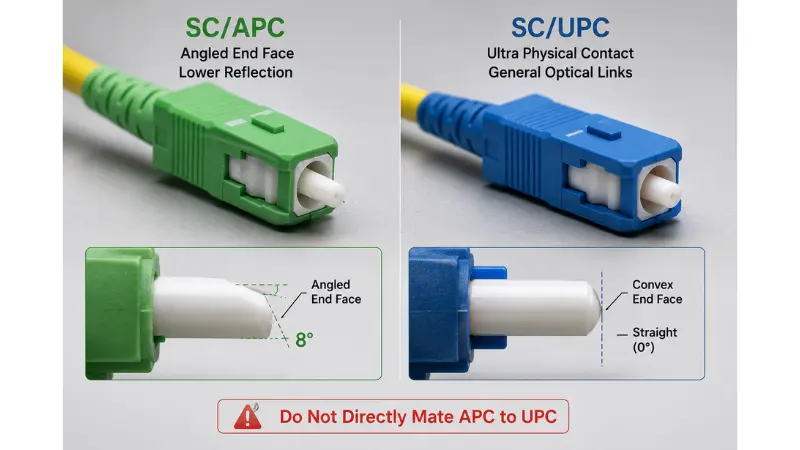

APC x UPC

As convenções de cores são comuns, mas não devem ser o único método de identificação. Confirme a marcação e especificação do conector. Os conectores APC e UPC não devem ser acoplados diretamente em um link de produção porque as geometrias-da face final não correspondem, o que pode aumentar a perda de inserção e a reflexão.

Inspeção e limpeza de conectores

Inspecione e limpe os conectores antes de encaixá-los. Mantenha tampas contra poeira nas portas não utilizadas, evite tocar nas extremidades das ponteiras e substitua os conectores danificados. Siga os procedimentos aprovados de inspeção e limpeza em vez de limpar repetidamente um contaminante desconhecido. Veja o guia detalhado emlimpando conectores de fibra óptica com segurança.

Teste de aceitação de OTDR e OLTS

Os testes devem ser definidos antes da instalação para que o contratante saiba quais instrumentos, métodos de referência, comprimentos de onda e registros são necessários. A Associação de Fibra Ópticaguia de referência on-line de fibra ópticafornece material educacional mais amplo sobre instalação, testes{0}}de perda de inserção e uso de OTDR.

• Um registro prático de aceitação deve incluir:
• rota do cabo e comprimento instalado;
• tipo de fibra e modelo de cabo;
• tipo de conector e polimento;
• locais de emenda e conexão;
• comprimento de onda de teste e método de referência;
• perda de inserção medida;
• Rastreamento de OTDR quando necessário;
• identificação do instrumento, instalador e data do teste.
• Para conhecer recursos-no nível do projeto e opções de documentação, revisetestes de cabos de fibra ópticarecursos.

Falhas comuns e solução de problemas do cabo drop FTTH

Comece com verificações visíveis e de baixo{0}}risco antes de substituir todo o cabo. Contaminação de conectores, loops de armazenamento apertados e alívio de tensão deficiente são causas comuns de problemas de link-de assinante.

Lista de verificação-completa do ciclo de vida

Estágio de projeto

• Defina seções de rota interna, externa, aérea ou de duto.
• Especifique o tipo de fibra, o polimento do conector e o orçamento óptico da rede.
• Confirme os requisitos de curvatura, tração, esmagamento, fogo, UV e clima.
• Planeje a folga do serviço, a localização das caixas e os testes de aceitação.

Estágio de Aquisição

• Especifique a estrutura do cabo, a contagem de fibras e o padrão de fibra.
• Especifique o membro de resistência, o material da bainha e o tipo de conector.
• Solicite a folha de dados do cabo, o relatório de teste e os documentos de conformidade necessários.
• Confirme a tolerância de comprimento, embalagem e proteção do conector.

Estágio de instalação

• Verifique o modelo antes de puxar.
• Controle o raio de curvatura, puxando a carga e torcendo.
• Proteja os conectores e forneça alívio de tensão.
• Rotule ambas as extremidades e documente a rota.

Estágio de Aceitação

• Inspecione o acabamento e a condição do conector.
• Meça a perda-a{1}}de ponta a ponta usando o método especificado.
• Use o OTDR quando registros de eventos ou localização de falhas forem necessários.
• Armazene os resultados dos testes com a-documentação pronta.

Estágio de Operação e Manutenção

• Manter procedimentos de limpeza e inspeção.
• Evite redirecionamentos não autorizados ou recuos bruscos.
• Inspecione periodicamente as seções externas e aéreas expostas.
• Mantenha conjuntos sobressalentes adequados para comprimentos de reparo comuns.

Modelo de especificação de aquisição B2B

Para estruturas, comprimentos, bainhas, configurações de impressão ou conectores não{0}padrão, envie a rota completa e os requisitos de desempenho por meio docabo de fibra óptica personalizadoserviço em vez de especificar apenas um nome genérico de produto.

Perguntas frequentes

Conclusão

O cabo drop FTTH deve ser selecionado como parte da rota completa e não como um componente isolado. O tipo de fibra, a estrutura do cabo, o elemento de resistência, o revestimento, o polimento do conector, o método de instalação e o plano de teste influenciam a confiabilidade da conexão do assinante.

Para rotas internas, priorize o controle de curvatura, desempenho de chama aprovado, terminação limpa e armazenamento organizado de folga. Para rotas externas e aéreas, verifique a resistência UV, proteção contra intempéries, classificação de tração, hardware e condições elétricas. Para uma implantação rápida, um assembly pré{2}}terminado especificado corretamente pode reduzir o trabalho de campo sem eliminar a necessidade de inspeção e testes.

Uma especificação clara, uma instalação controlada e um teste de aceitação documentado contribuirão mais para reduzir o custo do ciclo de vida do que escolher um cabo apenas pelo preço unitário.
