como verificar o cabo de fibra óptica
Para garantir a qualidade de um cabo óptico, normalmente é realizada uma série de testes durante e após o processo de fabricação. Esses testes avaliam as características ópticas, mecânicas e ambientais do cabo para garantir que ele atenda aos padrões de desempenho. Aqui está uma visão geral dos principais métodos usados para avaliar a qualidade do cabo óptico:
1. Aparência

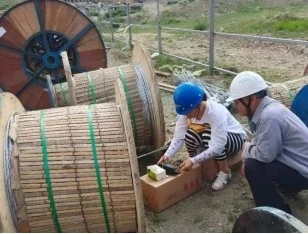

• Faça uma inspeção visual da aparência do cabo óptico. Verifique se o cabo óptico está completo, sem danos físicos ou dobras evidentes. Se houver rachaduras, desgaste, deformação e outros problemas na camada externa do cabo óptico, isso poderá afetar o desempenho de transmissão do cabo óptico.
• Verifique se os parâmetros estruturais do cabo óptico atendem aos requisitos. Verifique se o diâmetro externo, o tamanho do reforço, a espessura da bainha, o tamanho da manga e o número de núcleos de fibra do cabo óptico estão qualificados.
2. Testes de desempenho óptico
• Teste de Atenuação: Mede a perda de sinal na fibra óptica em uma determinada distância. Isso normalmente é realizado usando um Reflectômetro Óptico no Domínio do Tempo (OTDR), que ajuda a identificar o nível de degradação do sinal e identificar defeitos, como dobras ou quebras na fibra.
• Teste de Dispersão Cromática: Avalia como diferentes comprimentos de onda de luz viajam através da fibra. A dispersão cromática excessiva pode levar à distorção do sinal, especialmente em longas distâncias.
• Teste de Dispersão do Modo de Polarização (PMD): Mede variações na velocidade de propagação de diferentes modos de polarização, o que pode causar problemas de transmissão de dados. Baixo PMD é essencial para sistemas de comunicação de alta velocidade.
3. Testes de Desempenho Mecânico
• Teste de resistência à tração: garante que o cabo óptico possa suportar as forças de tração encontradas durante a instalação. Este teste aplica tensão ao cabo e avalia seu ponto de ruptura.
• Teste de resistência ao esmagamento: determina quanta pressão o cabo pode tolerar antes de ser danificado. Este teste garante que o cabo permaneça intacto se for submetido a forças externas, como compressão durante a instalação.
• Teste de Dobra: Avalia a capacidade do cabo de suportar dobras repetidas sem danos. Os cabos ópticos devem manter o desempenho mesmo depois de serem dobrados para garantir a operação adequada em roteamento complexo ou ambientes restritos.
4. Testes de desempenho ambiental
• Teste de Ciclagem de Temperatura: Expõe o cabo a temperaturas extremas (altas e baixas) e alterna entre elas. Isso simula o desempenho do cabo em diferentes condições climáticas. O teste verifica alterações nas características ópticas (como atenuação) após flutuações de temperatura.
• Teste de Penetração de Água: Garante a capacidade do cabo de resistir à entrada de água, o que pode causar perda de sinal de fibra óptica. Neste teste, uma seção do cabo é submersa em água e é medida a capacidade de bloquear a penetração de água.
• Teste de resistência UV: Para cabos externos, a exposição à radiação UV pode degradar os materiais ao longo do tempo. Este teste verifica a capacidade da bainha de resistir à luz UV e manter o desempenho.
5. Testes de segurança contra incêndio e emissão de fumaça
• Teste de resistência ao fogo: testa como o cabo reage quando exposto ao fogo. Certos ambientes, como data centers, exigem que os cabos atendam a rigorosos padrões de segurança contra incêndio para evitar a propagação de chamas.
• Teste de Densidade e Toxicidade da Fumaça: Mede a quantidade e toxicidade da fumaça produzida quando o cabo queima. Cabos com baixo teor de fumaça e zero halogênio (LSZH) são frequentemente necessários em espaços confinados para garantir a segurança em caso de incêndio.
6. Testes Adicionais
• Teste de integridade da bainha do cabo: verifica quaisquer imperfeições na bainha protetora que possam permitir a entrada de umidade ou contaminantes e danificar as fibras.
• Teste de Impacto: Simula choques externos, como quedas ou batidas acidentais, para garantir que o cabo possa absorver o impacto sem degradação do desempenho.
