Limpar um cabo de fibra óptica realmente significa limpar a face final do conector - a ponta de vidro polido onde a luz passa de uma fibra para outra. Para fazer isso corretamente: inspecione primeiro a face final, remova a poeira leve com uma lavagem a seco-de um clique, remova resíduos oleosos ou teimosos com um pano úmido-e depois-seco usando álcool isopropílico de alta-pureza em um pano-sem fiapos e, em seguida,-inspecione novamente antes de conectar qualquer coisa.
A capa do cabo só precisa de uma limpeza ocasional com um pano levemente umedecido-sem fiapos. Tudo o que afeta a qualidade do sinal acontece naquela pequena extremidade, portanto, o restante deste guia aborda as ferramentas certas, as etapas exatas para conectores macho, adaptadores fêmea e conjuntos MPO/MTP, quando limpar, como verificar seu trabalho e os erros que silenciosamente causam queda de links.
Por que os cabos de fibra óptica são tão sensíveis à sujeira

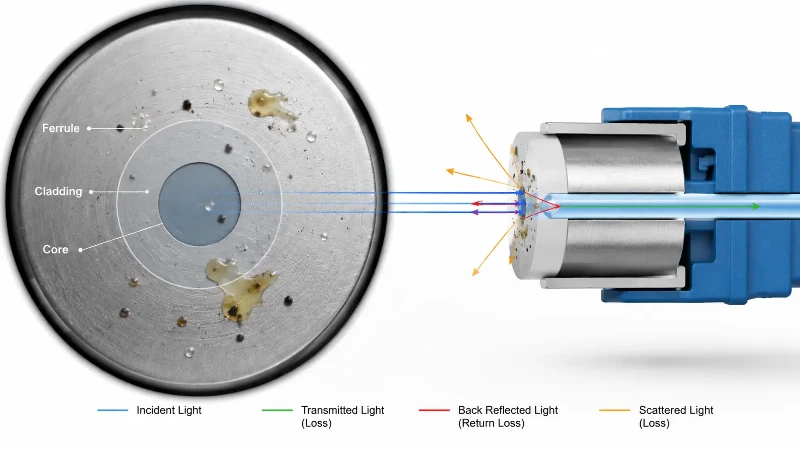

A fibra transporta dados como luz através de um núcleo de vidro mais fino que um fio de cabelo humano, de modo que a contaminação que seria invisível em qualquer outra superfície torna-se um problema real. O núcleo de umfibra-monomodotem apenas cerca de nove mícrons de diâmetro, enquanto a poeira transportada pelo ar todos os dias tem cerca de 2 a 10 mícrons. Uma única partícula estacionada sobre o núcleo pode bloquear, espalhar ou refletir uma parte significativa do sinal.
Essa contaminação aparece como três tipos de falha. A primeira é a perda de inserção, onde o sinal simplesmente chega mais fraco. A segunda é a reflexão reversa, ou perda de retorno, onde a luz retorna em direção à fonte e degrada o link. O terceiro é o dano físico: quando dois conectores são acoplados sobre uma partícula presa, a partícula pode ser triturada no vidro, deixando um buraco ou arranhão permanente. Em sistemas-de alta potência, como DWDM ou links amplificados, detritos presos podem até absorver energia suficiente para queimar a face final.
Os culpados habituais são a poeira transportada pelo ar, a oleosidade dos dedos (um toque deixa um resíduo que atrai mais sujeira), o solvente que não secou completamente e o composto de polimento que sobrou da terminação. O tamanho do núcleo é o que torna isso tão penoso: a fibra multimodo tem um núcleo mais largo, de cerca de 50 mícrons, mas em comparação comFibra-monomodo e multimodomostra que ambos estão alinhados com tolerâncias de nível-mícron e ambos falham da mesma maneira quando contaminados. A suposição segura é que nenhum conector está limpo até que você o inspecione - nem mesmo um novo recém-saído de sua tampa contra poeira.

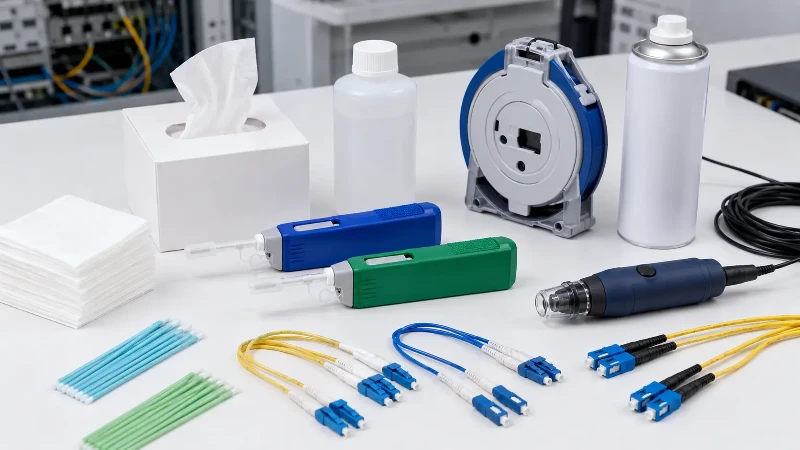

As ferramentas que você precisa para limpar conectores de fibra óptica
A limpeza de fibras é implacável com ferramentas improvisadas. Fiapos, água e fibras soltas causam mais danos do que a poeira que você está tentando remover, por isso vale a pena montar um kit adequado. A tabela abaixo cobre o essencial e como cada um é usado.
| Ferramenta | O que isso faz | Notas |
|---|---|---|
| Lavagem a seco-com um clique ou bobina | Levanta poeira seca e detritos leves das faces finais usando fita limpa avançada | Primeira escolha para limpeza de rotina; dimensionado para LC, SC, MPO e outros conectores |
| Álcool isopropílico de alta-pureza (99%+) | Dissolve óleos, géis e resíduos teimosos em uma passagem úmida-e depois-seca | Use IPA anidro (99%+); notas mais baixas contêm água que pode deixar resíduos. Siga as orientações do fabricante |
| Toalhetes ópticos-sem fiapos | Leve o solvente e remova os resíduos dissolvidos | Feito para óptica - nunca substitua lenço de papel ou toalha de papel |
| Cotonetes de limpeza rígidos | Alcance as extremidades rebaixadas dentro dos adaptadores e portas | 2,5 mm para SC/FC/ST, 1,25 mm para LC/MU |
| Ar enlatado ou nitrogênio seco | Sopra fibras soltas e partículas dos adaptadores | Segure a lata na vertical; inclinação pode pulverizar propelente líquido |
| Microscópio ou sonda de inspeção (200–400x) | Confirma que a face final está realmente limpa | Um conector que parece limpo aos olhos muitas vezes ainda está sujo |
Uma palavra rápida sobre solvente: o IPA de alta{0}}pureza é o limpador de fibra mais amplamente disponível, mas é higroscópico e evapora relativamente lentamente, por isso deve sempre ser seguido por um pano seco e aguardar alguns segundos para evaporar antes de acasalar. Para um tratamento-neutro de solventes e técnicas, mais profundo e neutro em relação ao fornecedor, oAssociação de fibra ópticapublica referências de limpeza que refletem as etapas abaixo.

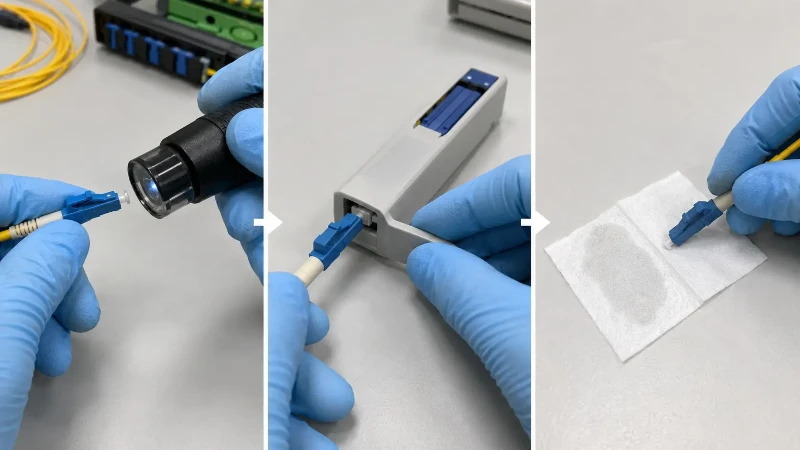

Como limpar um conector de fibra macho (extremidade do patch cord)
Limpando a extremidade de umpatch cord de fibra ópticaé a tarefa mais comum, e a abordagem mais segura é secar primeiro e molhar apenas se necessário.
- Remova a tampa contra poeira e inspecione a face final sob uma luneta para avaliar o quão suja ela está e com que tipo de contaminação você está lidando.
- Para poeira leve, use uma lavadora a seco{0}}de um clique: alinhe a ponta com o ferrolho, insira até parar e pressione uma vez. Não gire ou torça - pois isso pode riscar o ferrolho de cerâmica ou a fibra de vidro.
- Re-inspecione. Se permanecer poeira, repita com um novo clique para avançar a fita.
- Para resíduos oleosos ou teimosos, mude para a limpeza úmida. Coloque uma única gota de 99% IPA em uma área limpa de um pano-sem fiapos - nunca pingue solvente diretamente no conector, onde ele pode penetrar na caixa.
- Arraste a face final uma vez pela área úmida em linha reta. Não esfregue, pois isso incorpora partículas no vidro.
- Limpe imediatamente uma área seca do mesmo lenço para remover resíduos dissolvidos, aguarde alguns segundos para que o IPA evapore e, em seguida, finalize com uma lavagem a seco com um-clique para limpar tudo o que o pano deixou para trás.
- Inspecione novamente-uma última vez antes de encaixar o conector.

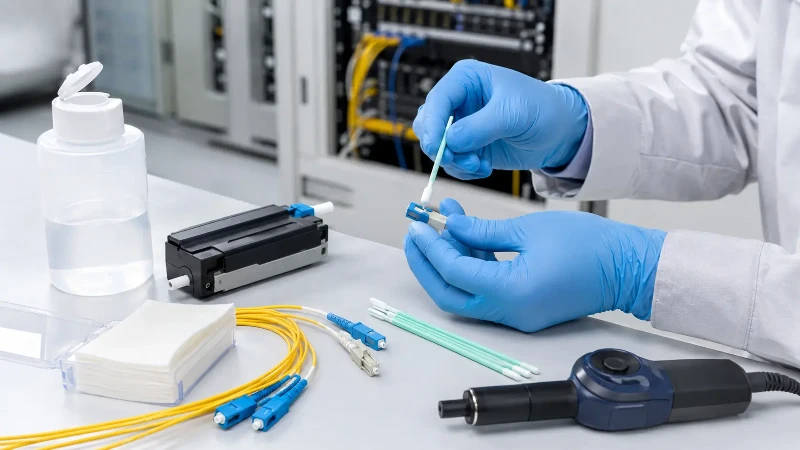

Como limpar um adaptador ou porta de fibra fêmea
Adaptadores, acopladores de anteparo e portas de transceptores escondem suas faces finais dentro de uma luva de alinhamento, portanto, eles precisam de um cotonete em vez de um limpador de clique. Nunca insira um conector macho limpo em um adaptador sujo - você recontaminará instantaneamente o conector que acabou de limpar.
- Remova a tampa contra poeira do adaptador, se houver alguma instalada.
- Escolha o tamanho correto do swab: 2,5 mm para SC, FC ou ST; 1,25 mm paraConectores LCou UM.
- Umedeça levemente a ponta do cotonete com 99% IPA - úmido, sem pingar.
- Insira o cotonete diretamente até sentir uma leve resistência na ponteira interna e, em seguida, gire duas ou três vezes com uma pressão muito suave. Não emperre nem force, pois isso pode desalinhar os componentes internos.
- Em seguida, aplique imediatamente um cotonete seco (ou a ponta seca de um cotonete-de ponta dupla) para absorver a umidade e remover os resíduos soltos.
- Sopre quaisquer fibras ou partículas soltas com ar comprimido na posição vertical.
- Inspecione com uma sonda feita para adaptadores de anteparo e-limpe novamente, se necessário.
Limpeza de conectores MPO/MTP e multi{0}}fibra
Conectores-multifibra aumentam os riscos. Uma única ponteira MTP pode transportar 12, 16 ou mais fibras, de modo que uma partícula perdida pode destruir vários canais ao mesmo tempo. Os limpadores estilo-cassete e push são feitos especificamente para ponteiras-baseadas em MT e limpam versões fixadas (macho) e não fixadas (fêmea), mas é necessário inspecionar com uma sonda que possa passar por todas as fibras da matriz. Como a área de contato é maior e mais difícil de verificar,conectores MPO/MTP de alta-densidaderecompense a paciência extra: inspecione, limpe e inspecione novamente antes de cada companheiro.
Limpando a capa do cabo versus a face final
Vale a pena separar dois empregos que muitas vezes as pessoas confundem. A face final é a superfície óptica e recebe o tratamento cuidadoso de inspeção-limpeza-inspeção descrito acima. A capa do cabo - a bainha externa - é estrutural e só precisa de uma limpeza ocasional com um pano levemente umedecido e sem fiapos-para remover a sujeira. Mantenha o solvente longe de etiquetas impressas e marcações de comprimento, nunca deixe o líquido de limpeza escorrer pela jaqueta e entrar no corpo do conector e não coloque hábitos de limpeza-da jaqueta (uma esfregada rápida com qualquer pano que esteja à mão) perto do vidro. Se você se lembra de uma coisa, é que a qualidade do sinal está na face final, não na jaqueta.
Quando você deve limpar os conectores de fibra?
A resposta honesta ocorre com mais frequência do que a maioria das pessoas espera. Inspecione e limpe um conector antes de sua primeira instalação, antes de cada acoplamento e novamente sempre que ele for desconectado - alguns segundos de exposição ao ar são suficientes para acumular poeira. Limpe os novos conectores diretamente da caixa, pois as tampas contra poeira de fábrica não garantem uma ponteira limpa. E limpe antes de solucionar problemas: em campo, uma parcela surpreendente de links de alta{4}}perda e falhas intermitentes são eliminadas após uma limpeza-de face adequada, em vez de uma troca de cabo. Para infraestruturas críticas, como data centers ou rotas de longo-curso, inclua a limpeza na manutenção programada e repita-a após qualquer construção próxima ou trabalho de HVAC.
Como verificar a conexão após a limpeza
A inspeção não é opcional - é como você sabe que a limpeza funcionou. Verifique novamente-a face final sob um osciloscópio ou sonda de 200–400x e classifique-a em relaçãoCEI 61300-3-35, o padrão internacional que define a qualidade-da face final em quatro zonas concêntricas: Zona A (o núcleo), Zona B (o revestimento), Zona C (o adesivo) e Zona D (o contato ou ponteira). A zona central carrega os limites mais rígidos. A edição 2022 também permite que um conector que falhe na inspeção visual seja usado se ainda atender às metas de perda de inserção-perda e retorno-, de modo que o desempenho óptico tenha a palavra final.
Assim que a face final passar, confirme o próprio link. Um medidor de potência óptica e uma fonte de luz verificam a perda, um OTDR localiza um evento ruim ao longo da corrida e muitosmódulos transceptoresexpor níveis ópticos ativos por meio de seus diagnósticos. Para um fluxo de trabalho mais completo, consulte nosso guia paratestes de cabos de fibra óptica.
Erros comuns de limpeza de fibra a serem evitados
A maioria dos problemas de campo remonta a uma pequena lista de hábitos. A tabela contrasta o que fazer com o que evitar.
| Fazer | Não |
|---|---|
| Use IPA de alta-pureza (99%+) e seque a face final imediatamente | Use 70% IPA - seu conteúdo de água evapora lentamente e deixa resíduos |
| Use um pano novo ou cotonete sempre | Reutilize um pano ou cotonete que já tocou em um conector sujo |
| Sopre os detritos com ar comprimido ou nitrogênio seco | Sopre na face final com a boca - a saliva é corrosiva e higroscópica |
| Aplique uma única gota de solvente no lenço | Inunde o conector e deixe o fluido penetrar na caixa |
| Inspecione antes e depois de cada limpeza | Ignore a inspeção porque o conector “parece bem” |
| Arraste a face final suavemente em uma direção | Esfregue, torça ou use muita pressão que arranhe o vidro |
| Manuseie o conector pelo corpo ou revestimento | Toque na ponteira limpa com os dedos nus |
Dicas de segurança para limpeza de fibra
Algumas precauções protegem você e o hardware. Nunca olhe diretamente para uma fibra ou porta que possa transportar luz, pois o infravermelho invisível pode ferir seus olhos - confirme primeiro se o link está escuro. Trate os solventes de limpeza como inflamáveis, trabalhe com ventilação adequada e armazene-os de maneira sensata. Segure o ar comprimido na vertical para que ele libere gás em vez de congelar líquido. Por fim, descarte lenços e cotonetes usados em vez de deixá-los voltar para a superfície de trabalho, onde se tornarão uma nova fonte de contaminação.
Perguntas frequentes
P: Posso limpar um conector de fibra óptica com álcool?
R: Sim, mas use álcool isopropílico de alta-pureza (99% ou superior), aplique apenas uma gota em um pano-sem fiapos e sempre siga a passagem úmida com uma passagem seca. O álcool por si só evapora lentamente e pode deixar uma película, então a sequência úmida-depois-seca é tão importante quanto o solvente.
P: O álcool isopropílico 70% é adequado para fibras?
R: Não é recomendado. O teor de água de 30% evapora lentamente e tende a deixar umidade e resíduos na face final, que é exatamente o que você está tentando remover. Use IPA anidro (99%+) ou um solvente óptico-feito especificamente para isso.
P: Posso usar um cotonete para limpar a fibra?
R: Não. Cotonetes, lenços de papel e toalhas de papel soltam fibras que contaminam a face final. Em vez disso, use cotonetes de limpeza de grau óptico-rígidos e dimensionados de acordo com o conector.
P: Posso limpar a fibra sem um microscópio?
R: Você pode limpar, mas não pode confirmar o resultado, e muitas faces finais que parecem imaculadas a olho nu ainda falham na inspeção. Um osciloscópio 200–400x ou sonda de inspeção é o que transforma a adivinhação em verificação.
P: Com que frequência os conectores de fibra devem ser limpos?
R: Inspecione e limpe conforme necessário antes de cada conexão, após cada desconexão, em novos conectores prontos para uso e antes de solucionar problemas. Para links críticos, adicione a limpeza à manutenção programada e repita-a após obras próximas ou trabalhos de HVAC.
P: O que acontece se um conector de fibra estiver sujo?
R: Espere maior perda de inserção, mais reflexão posterior e links intermitentes ou com falha. Pior ainda, o acoplamento sobre uma partícula pode perfurar ou arranhar permanentemente o vidro e, em sistemas-de alta potência, queimar a face final.
P: Devo limpar ambas as extremidades de um patch cord?
R: Sim. Uma conexão é tão limpa quanto sua superfície mais suja, e um parceiro contaminado transferirá detritos para a extremidade que você acabou de limpar. Inspecione e limpe ambos os terminais - e o adaptador entre eles - antes de encaixá-los.
Principais conclusões
A fibra limpa é o seguro mais barato que uma rede possui. Trabalhe a extremidade-de frente primeiro, seque antes de molhar, use uma gota de solvente de alta-pureza no máximo e inspecione antes e depois de cada limpeza. Incorpore o hábito de inspecionar-limpar-inspecionar em cada etapa de manuseio e você evitará a maioria das falhas intermitentes, protegerá transceptores caros e manterá seu orçamento de perdas intacto - muito antes de procurar um cabo de substituição.
