Um conector MPO termina uma fita inteira de fibras em um único terminal, em vez de uma fibra por plugue. Essa é a ideia, e é por isso que o formato assumiu o entroncamento do data center, a óptica paralela e os links de módulo-para{2}}módulo. É também por isso que o MPO é menos tolerante do que um LC ou SC: uma face final contaminada ou uma configuração de polaridade errada afeta todos os canais do conector de uma só vez.

Este guia aborda o que realmente é um conector de fibra MPO, quais contagens de fibras existem e onde cada uma delas pertence, os parâmetros que você deve especificar ao fazer o pedido e os modos de falha que vale a pena conhecer antes do dia da instalação.

O que é um conector de fibra MPO?

MPO significa Multi-fibra Push-On. É uma família de conectores-ferrule retangulares cujas dimensões de interface são definidas pela série IEC 61754-7 -CEI 61754-7-1abrange variantes de-linha única, IEC 61754-7-2 abrange variantes de duas linhas eCEI 61754-7-3abrange o formato largo de duas-linhas com 16 fibras. O fato de existirem partes de interface separadas para diferentes layouts de linha é um lembrete útil: "MPO" nomeia uma família, não uma parte intercambiável.

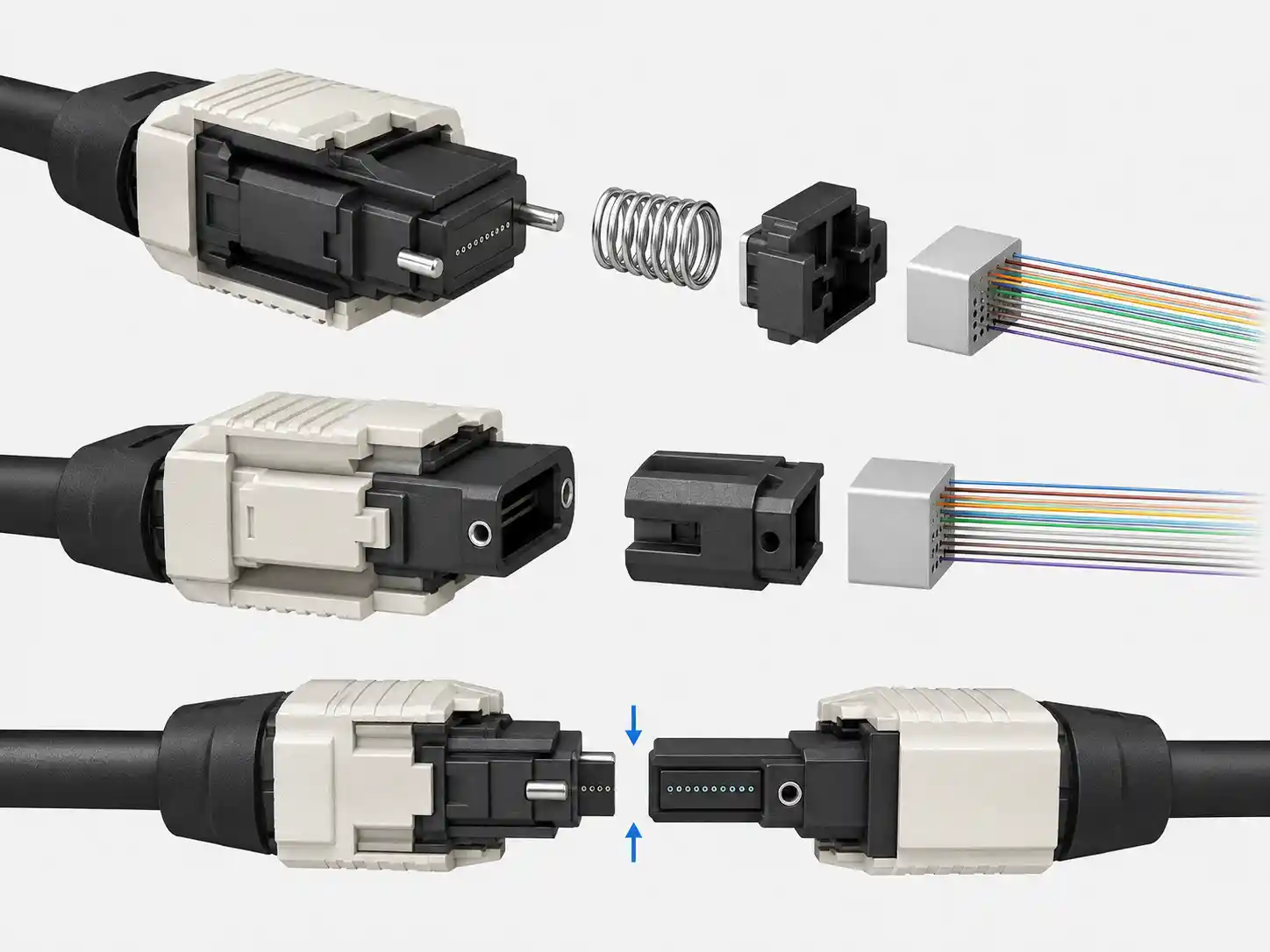

Mecanicamente, três coisas fazem o trabalho. A ponteira MT mantém as fibras em orifícios moldados com precisão. Dois pinos-guia de aço inoxidável na metade macho entram nos orifícios correspondentes na metade fêmea e ajustam o alinhamento lateral. Uma mola empurra os dois terminais em contato físico para que os núcleos da fibra realmente se toquem, em vez de ficarem em um entreferro. A precisão do alinhamento, a geometria da face final e a limpeza juntas determinam qual perda você mede - e não o nome do conector na folha de dados.

MPO vs MTP: a mesma interface, uma marca específica

MTP® é uma marca registrada da US Conec para seu próprio conector compatível-com MPO, desenvolvido para tolerâncias mais restritas em recursos como pino-guia e diâmetro do furo da fibra. Um conector MTP é um conector MPO e irá combinar com um. A diferença prática aparece nos orçamentos de perdas em canais com vários-conectores, e não no ajuste das peças. Cobrimos a distinção com mais detalhes em nossa nota sobreDiferenças de MPO e MTP.

Contagens comuns de fibras MPO e onde elas pertencem

A contagem de fibras é a primeira decisão, porque deve corresponder à interface dependente de mídia do transceptor, e não à sua preferência por densidade. As configurações comuns incluem 8, 12, 16 e 24 fibras, com 32, 48 e 72 disponíveis em maior-densidade e construções especiais.

• MPO-8- 4 pistas de transmissão e 4 pistas de recepção, usadas para 40GBASE-SR4 e 100GBASE-SR4. Freqüentemente fornecido em um terminal de 12 fibras com as quatro posições centrais não utilizadas.
• MPO-12- o padrão-base instalado. Serve links paralelos SR4 e alimenta cassetes MPO-para-LC para separação duplex.
• MPO-16- 8 pistas de transmissão e 8 pistas de recepção em uma linha, alinhadas com óptica de 8-pistas, como 400GBASE-SR8 e 800G SR8. Ele usa uma chave de deslocamento para que não possa ser mal-acoplado com um conector de 12 fibras com chave central. Veja nossoGuia de 16 fibras 800G MPOpara o mapeamento lateral do módulo-.
• MPO-24- duas linhas de 12, usadas onde a contagem de fibras por unidade de rack é mais importante do que o simples gerenciamento de polaridade.

Um ponto que vale a pena corrigir, porque aparece constantemente na cópia do produto: um "MPO de 144 fibras" é quase sempre um conjunto de tronco que transporta 144 fibras terminadas com vários conectores MPO, e não 144 fibras dentro de um plugue. Ao cotar um projeto, separefibras por conectordetotal de fibras por conjuntoou a lista de materiais não sobreviverá à revisão.

A polaridade merece sua própria linha nas especificações, em vez de uma nota no final.ANSI/TIA-568.3-Edescreve os métodos de transição usados ​​para manter os transmissores conectados aos receptores através da conectividade do array. Se o tronco, o cassete e o jumper forem escolhidos por uma pessoa diferente, o link ficará escuro e a culpa será do conector. Nossa visão geral deMétodos de polaridade MPO/MTPpercorre os três esquemas.

O que o MPO melhora e em que condições

Densidade.Um MPO de 24 fibras ocupa aproximadamente o espaço do painel de um LC duplex. Em uma fileira de racks, essa é a diferença entre um campo de patch gerenciável e um que ninguém quer tocar.

Tempo de instalação.A economia vem da pré-{0}terminação de fábrica, e não do formato do conector. Um tronco pré{2}}terminado remove emendas-no local, trabalho na bandeja de emenda e polimento-por campo de fibra; o que resta é o roteamento, o acoplamento, uma verificação da face final e uma verificação de polaridade. Se um projeto ainda exigir terminação em campo ou cortes personalizados no local, a maior parte dessa vantagem desaparece.

Perda de desempenho.A perda de inserção é uma propriedade de um tipo de produto específico sob um método de teste específico, e não de "MPO" como categoria. A US Conec, por exemplo, atribui o desempenho do MTP em grande parte ao grau do componente, à qualidade da terminação e do polimento e à limpeza da face final - veja seuPerguntas frequentes sobre desempenho do conector. Solicite a qualquer fornecedor, inclusive nós, valores típicos e máximos, comprimento de onda de teste e método de referência utilizado.

Atualize o espaço livre.A reutilização de um tronco por meio de uma migração de velocidade só é realista quando o projeto original deixou fibras sobressalentes, a estrutura base-8/base-12/base-16 corresponde à próxima geração de óptica, a polaridade pode ser transportada e o canal ainda fecha seu orçamento de perdas. Onde essas condições forem mantidas, você troca os cassetes e os jumpers. Onde isso não acontecer, você reconecta o cabo. Ambos os resultados são comuns, e é por isso que a arquitetura de cabeamento pertence ao grupoprojeto de conectividade de data centerestágio e não na aquisição.

Limitações e riscos de implantação

• A contaminação aumenta muito.Uma partícula em um conector duplex custa um canal; em uma ponteira de 24 fibras, pode degradar uma dúzia. Inspecione e limpe antes de cada acasalamento, usando os critérios emCEI 61300-3-35. Nosso guia de campo paraContaminação da face final do MPOmostra como são as falhas sob um escopo.
• As contagens de fibras não se misturam.Um conector de 12 fibras e um conector de 16 fibras diferem no layout das linhas e na posição da chave; eles não são intercambiáveis ​​e os adaptadores não os tornam equivalentes.
• A incompatibilidade de pinos interrompe o trabalho.Dois conectores fixados ou dois não fixados não serão alinhados corretamente. Rastreie o gênero em todos os elementos do canal.
• A perda se acumula.Um canal com um tronco mais dois cassetes possui mais pares acoplados do que um jumper direto. Conte as conexões e faça um orçamento delas antes de selecionar uma nota.
• Contagens mais altas não são automaticamente melhores.Um tronco de 24 fibras alimenta fibras ópticas de 8 pistas e complica a polaridade. Combine a contagem com a interface.

•

Aplicações Típicas

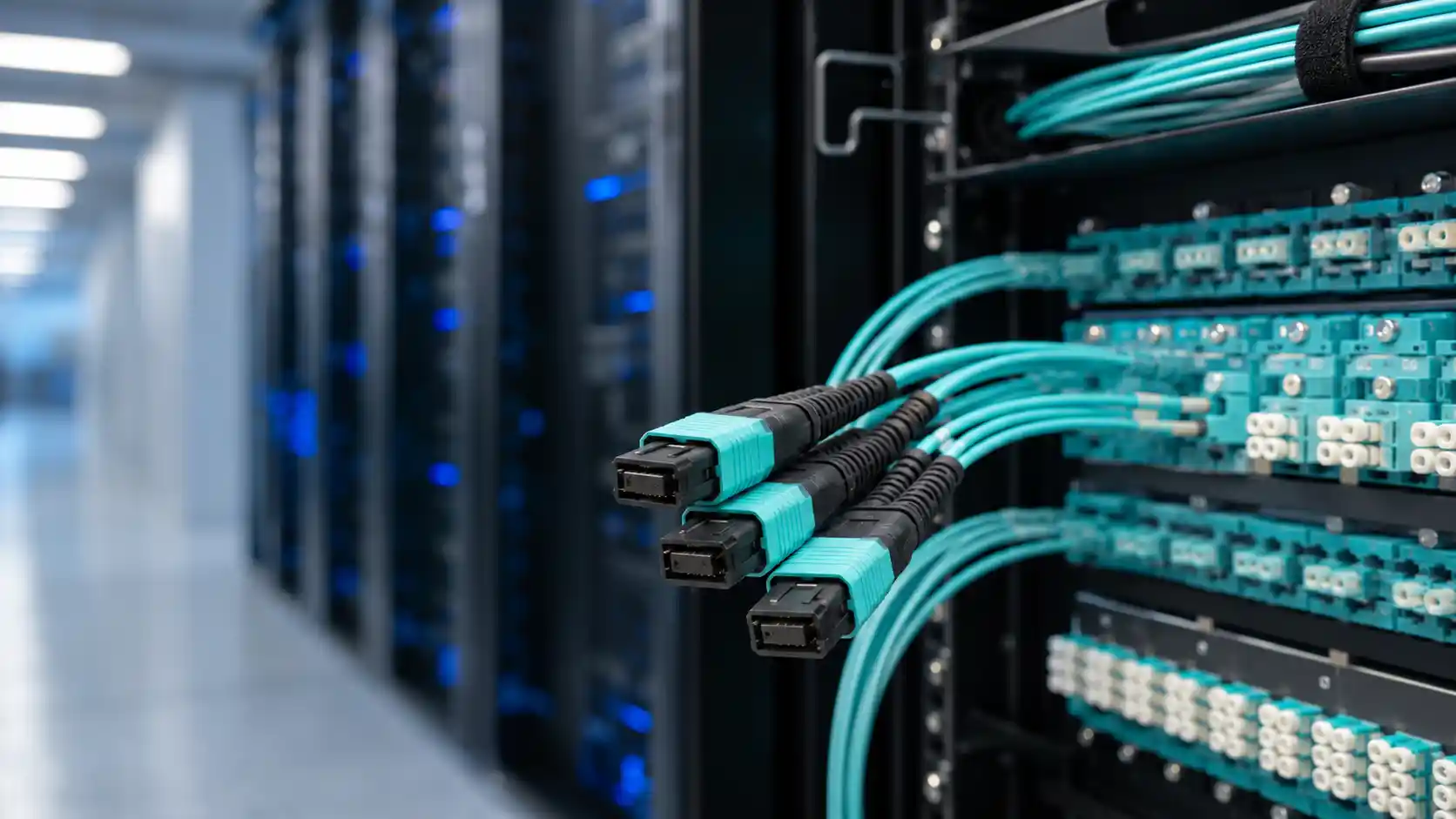

Backbone e trunking horizontal entre MDA, EDA e linhas de rack; links ópticos paralelos para módulos QSFP{0}}DD e OSFP; Breakout de MPO-para{2}}LC onde as portas duplex precisam ser atendidas a partir de um tronco paralelo, usando assemblies como nossoConjuntos de cabos breakout MPO 1:N; cassetes de módulos dentro de painéis de conexão; e testar loopbacks.

O fronthaul móvel às vezes é listado como um aplicativo MPO geral. É mais correto dizer que o MPO aparece no fronthaul, onde a arquitetura usa fibra paralela e alta densidade de portas em um local de agregação. Os links fronthaul criados em fibra única ponto{2}}a{3}}ponto, WDM ou PON não envolvem necessariamente MPO, portanto, especifique por arquitetura e não por rótulo de rede.

Qual MPO para 400G e 800G?

Combine o conector com o PMD e, em seguida, com o módulo. 8-óptico de pista, como 400GBASE-SR8 e 800G SR8, mapeados de forma limpa em um MPO de 16-fibras; A óptica de 4 pistas é mapeada em 8 fibras, seja apresentada em um terminal de 8 ou 12 fibras. Interfaces paralelas de modo único, como DR4 e DR8, usam faces finais APC.

As afirmações de que o MPO "suporta 100G até 1,6T" precisam desta qualificação: PHYs Ethernet de 200G, 400G, 800G e 1,6 Tb/s estão sendo definidos peloForça-tarefa IEEE P802.3dj, cujo trabalho tem progredido durante a fase de votação, em vez de aguardar especificações publicadas há muito tempo-estabelecidas. Realidade implantada, envio-e{3}}padronizado e em{4}}desenvolvimento são três coisas diferentes, e uma decisão de compra deve ser tomada em relação ao transceptor específico que você pretende conectar.

Perguntas frequentes

Um conector MPO é igual a um conector MTP?

MTP é uma MPO de marca registrada e com{0}}tolerância mais rígida da US Conec. Ambos cumprem a mesma interface IEC e combinam entre si. A diferença é o grau de desempenho, não a compatibilidade.

Quantas fibras um conector MPO contém?

Geralmente 8, 12, 16 ou 24, com 32, 48 e 72 disponíveis. Números como 144 geralmente descrevem a contagem total de fibras de um conjunto de tronco terminado com vários conectores MPO.

Os conectores MPO são monomodo-ou multimodo?

Ambos. As versões-de modo único são normalmente APC com uma face final em ângulo de 8 graus; as versões multimodo são normalmente PC/UPC planas. Eles não são intercambiáveis ​​e misturá-los causa grandes perdas e baixa perda de retorno.

Que perda de inserção devo esperar?

Depende do grau, tipo de fibra, contagem de fibras, polimento e limpeza. Os componentes de array de modo único-de baixa perda na indústria são normalmente especificados em torno de 0,35 dB no máximo por par acoplado, mas trate qualquer número como específico do produto-e solicite as condições de teste por trás dele.

O que é polaridade MPO e por que os links falham por causa disso?

Polaridade é o mapeamento que mantém cada transmissor conectado ao receptor-da extremidade remota. TIA define as transições dos Métodos A, B e C. A mistura de métodos entre troncos e cassetes coloca Tx contra Tx, e o link simplesmente nunca surge - a falha de MPO mais comum-do primeiro dia.

Posso limpar um MPO da mesma forma que um LC?

Não. As ponteiras de múltiplas{1}fibras precisam de produtos de limpeza-específicos de array e escopos de inspeção-capazes de array e devem ser inspecionadas de acordo com os critérios da IEC 61300-3-35 antes de cada acoplamento.
