Descrição

Parâmetros técnicos

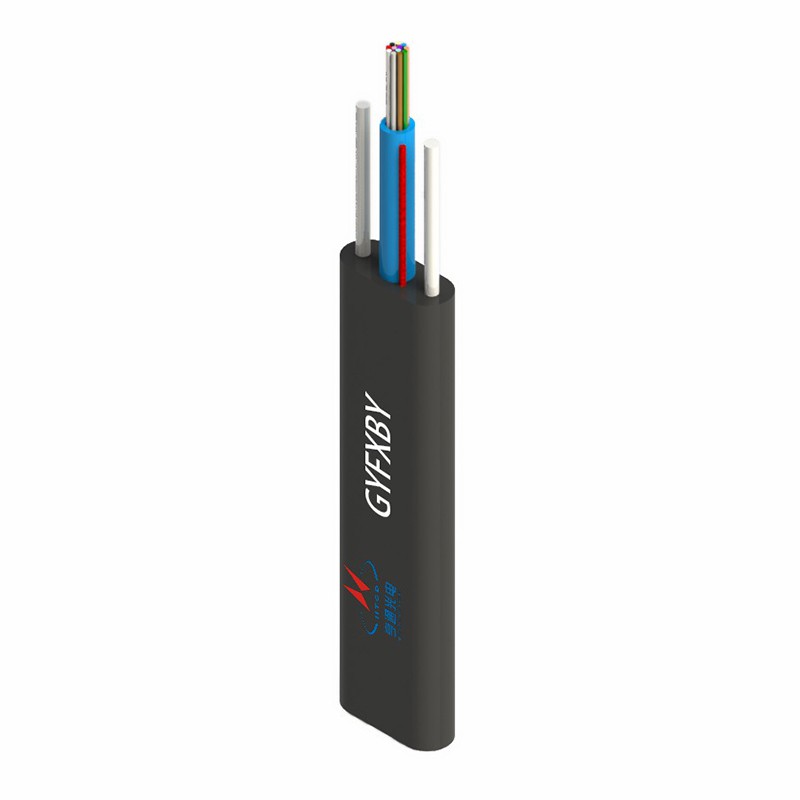

Cabo plano de revestimento único uni-tubo
(GYXBY,GYFXBY)

1-Bainha de PE

2-FRP/Fio de aço

3-Tubo solto

4-Fibra

5-Composto para enchimento de tubos

6-Cordão de corte

Características

Cabo de fibra óptica de pequeno diâmetro e peso leve.

Estrutura dielétrica completa, proteção contra raios e eletricidade, alta segurança.

Alta resistência à tração, capaz de autossustentar estruturas aéreas em pequenos vãos.

Com abertura para cabo embutida, o cabo óptico é fácil de remover.

Vários métodos de assentamento, construção flexível.

Características técnicas (GYFXBY)

Contagem de fibras	Raio de curvatura mínimo (mm)		Diâmetro do cabo (milímetros)	Peso do cabo (Kg/km)	Resistência à tracção Longo/curto prazo (N)	Esmagar Longo/curto prazo (N/100 mm)
Contagem de fibras	Dinâmico	Estático	Diâmetro do cabo (milímetros)	Peso do cabo (Kg/km)	Resistência à tracção Longo/curto prazo (N)	Esmagar Longo/curto prazo (N/100 mm)
12	50D	25D	4.0*7.0	29.2	200/600	300/1000
24	50D	25D	4.5*8.1	36.9	200/600	300/1000

Características Técnicas (GYXBY)

Contagem de fibras	Raio de curvatura mínimo (mm)		Diâmetro do cabo (milímetros)	Peso do cabo (Kg/km)	Resistência à tracção Longo/curto prazo (N)	Esmagar Longo/curto prazo (N/100 mm)
Contagem de fibras	Dinâmico	Estático	Diâmetro do cabo (milímetros)	Peso do cabo (Kg/km)	Resistência à tracção Longo/curto prazo (N)	Esmagar Longo/curto prazo (N/100 mm)
12	50D	25D	4.0*7.0	41.8	600/1500	300/1000
24	50D	25D	4.5*8.1	49.5	600/1500	300/1000

Desempenho de transmissão de fibra

Fibra óptica cabeada

(dB/km)

62,5um

(850 nm/1300 nm)

50um

(850 nm/1300 nm)

G.652

(1310 nm/1550 nm)

G.655

(1550 nm/1625 nm)

Atenuação máxima

3.5/1.5

0.36/0.22

0.22/0.26

Valor típico

3.0/1.0

0.35/0.21

0.21/0.24

Notas

1. D denota o diâmetro do cabo.
2. Os parâmetros acima são valores típicos;
3. As especificações do cabo podem ser projetadas de acordo com os requisitos do cliente.

Característica Ambiental
• Temperatura de transporte/armazenamento: -40 grau a +70 grau

Formulários

• Dutos e suportes aéreos não autoportantes, pendurados na parede, pregados, etc.

Embalagem e Tambor

• Comprimento padrão: 2,000m; outros comprimentos também estão disponíveis.
• Os cabos são embalados em tambores de madeira, podendo também ser feitos de acordo com as necessidades do cliente.

Serviço

Se você precisa de produtos padrão ou soluções personalizadas, podemos fornecer um serviço satisfatório. Entre em contato conosco e deixe-nos trabalhar juntos para fornecer suporte e serviços profissionais para seu projeto.

Parceiro

Perguntas frequentes

P: Qual é a função do cabo de ruptura no cabo óptico?

R: O rip cord em cabos ópticos é uma ferramenta usada para rasgar o material de proteção externo de cabos ópticos. Sua função é ajudar engenheiros a rasgar de forma rápida e eficaz o material de proteção externo de cabos ópticos ao instalar ou manter cabos ópticos para facilitar a fiação ou o trabalho de reparo.

P: Posso obter dados de teste com meus cabos?

R: Embora garantamos a conformidade com as especificações, não registramos dados individuais dos cabos devido aos custos associados. Caso suas aplicações exijam dados de teste documentados para cada produto, podemos fornecer isso a você como um serviço personalizado.

P: Posso ter as informações ou logotipos da minha empresa impressos de forma personalizada no cabo de fibra óptica?

R: Sim. Podemos imprimir informações ou logotipos da sua empresa em cabos de fibra óptica mediante solicitação.
